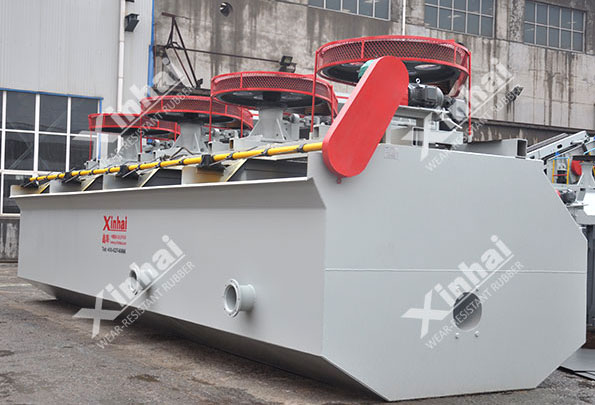

鑫海棒型浮选机

XJB棒型浮选机

充气量大,搅拌粒度强,气泡分散度高,浆、气、药混合均匀,浮选速度快。

  • 【处理能力】:1.5~4m3/min

  • 【有效容积】:1~4m3(根据需求定制)

  • 【矿浆浓度】:<45%

  • 【应用环境】:适用于比重大,沉降速度快,物料较粗的矿物选别,尤其对铅、锌、钼、硫和硅砂的选别效果很好。

添加微信:15311826613

15311826613

点击添加微信
获取产品价格获取产品价格
已复制微信号,添加好友,获取厂家报价!

产品简介

XJB棒型浮选机有直流槽和吸入槽两种。

直流槽:内部装有中空轴、棒型轮、凸台和弧形稳流板等主要部件。直流槽不能自吸矿浆,只起浮选作用。

吸入槽:在棒型轮的下部装有一个吸浆轮,能像离心泵一样从底部吸入矿浆。在粗选、精选和扫选等各作业的进浆点,都要装吸入槽。

XJB棒型浮选机

性能特点

Xjb棒型浮选机具有特殊的稳流板,由许多长度不同的弧形叶片焊接在槽底衬板上而构成的,能够使浆气混合物均匀分布于槽内各处并防止矿浆在槽内回转;

Xjb棒型浮选机叶轮旋转时,斜棒的速度越往下越大,搅拌力很强;

浮选槽底与棒条轮之间设有凸台和弧型稳流板,凸台起导向作用,使浆气混合物迅速冲向槽底,经弧形稳流板的稳流作用而向槽体四周运动,并在槽内均匀分布,并呈W形运动轨迹。

产品结构

棒型浮选机主要特点是由斜棒轮、凸台、弧形稳流板等构成的充气搅拌器组,叶轮由12根斜锥棒条与一个圆盘组合而成。

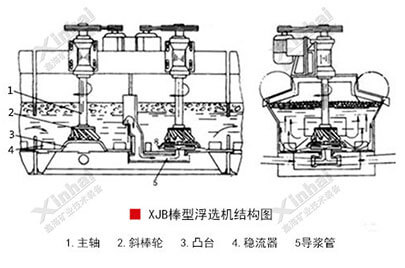

棒型浮选机结构图

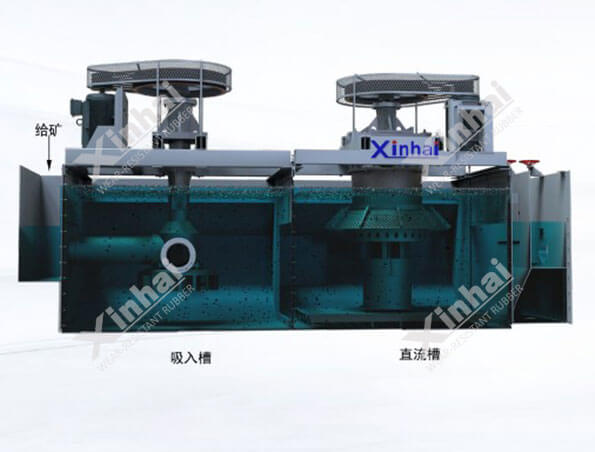

工作原理

棒型浮选机工作原理主要是利用叶轮或棒型轮回转所产生的负压,将空气从中空轴吸入,然后浮选轮将其分割形成微小气泡,再由叶轮或棒型轮强烈的搅拌与抛射,使得矿浆与空气充分的混合,这种浆气混合物在浮选轮的斜棒作用下,经浮选药剂(捕收剂)作用的有用矿物颗粒,选择性地附着于气泡上,上浮至矿浆面,由刮板刮入精矿槽内,从而完成分选作业。

产品图示

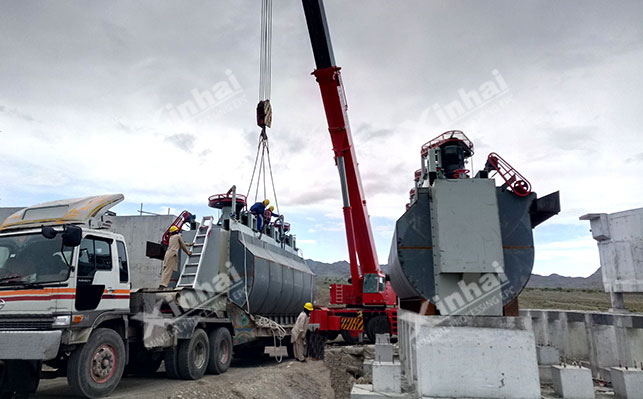

鑫海棒型浮选机安装现场

棒型浮选机安装现场

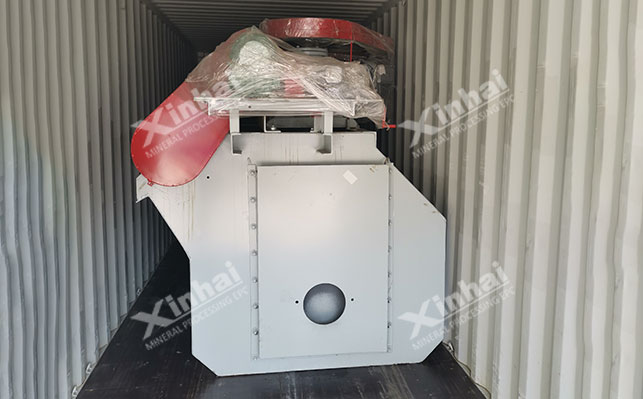

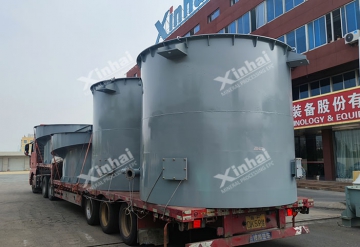

棒型浮选机包装发货

棒型浮选机包装发货

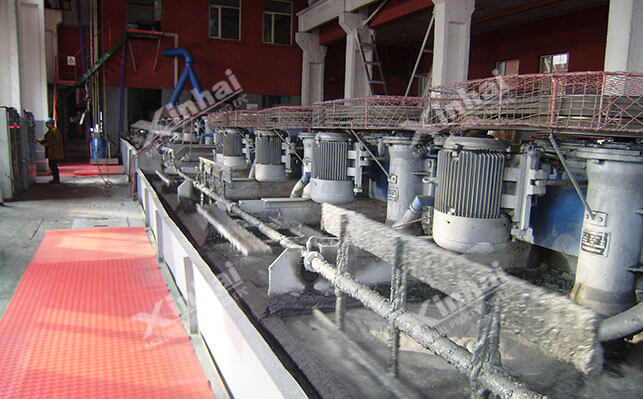

xjb棒型浮选机某选矿厂应用现场

xjb棒型浮选机某选矿厂应用现场


技术参数

型号槽类型有效容积(m3)处理能力(m3/min)叶轮直径(mm)叶轮转速(r.p.m)搅拌用电机功率(kw)刮板用电机功率(kw))4槽重量(kg)
XJB-1吸入槽11.5-1.74004405.51.55344
XJB-1直流槽11.5-1.741041040.85344
XJB-1D吸入槽11.5-1.74004405.51.55479
XJB-1D直流槽11.5-1.741041040.85479
XJB-2吸入槽21.5-1.4450360151.19071
XJB-2直流槽21.5-1.4540360111.19071
XJB-2D吸入槽21.5-1.4450360151.19320
XJB-2D直流槽21.5-1.4540360111.19320
XJB-4吸入槽42.0-470028018.51.116325
XJB-4直流槽42.0-451028018.51.116325
