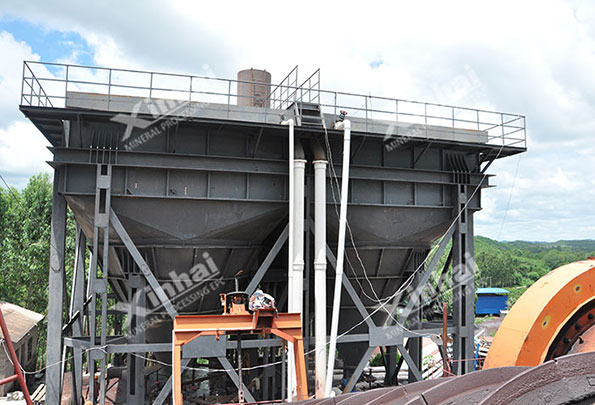

鑫海斜板浓缩机设备

斜板浓缩机

可根据用户的需要实现高浓度底流强制排矿,满足精矿、尾矿干排干堆的要求。

  • 【处理能力】:20~3500㎡

  • 【型号规格】:ZQN16~2000(详情了解参数表)

  • 【应用环境】:多用于浮选尾矿的澄清、浓缩作业,此外,还可以用于浓缩与回水、分级与脱泥、矿浆预处理及其他含有固体微粒的脱水作业。

产品简介

鑫海矿装生产的斜板浓缩机,在其机壳内的中心部位装有搅拌装置,锥斗的外壁还设有振动器,能有效加快絮团的浓缩,同时还能有效防止矿浆堵塞。

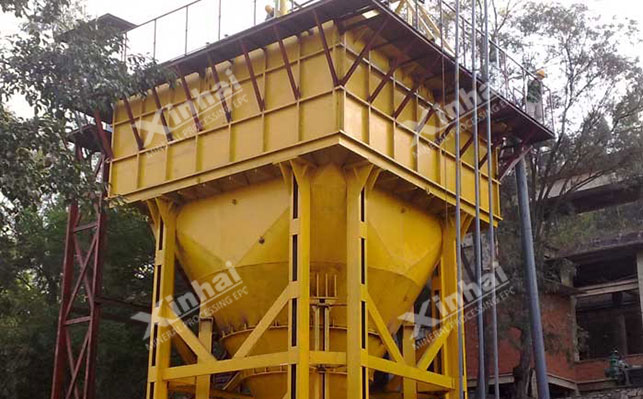

鑫海斜板浓缩机应用现场

性能特点

该浓缩机的每个沉降通道具有相同的进料、分级浓缩、排砂和溢流功能,结构尺寸相同,保证各分级浓缩通道作业的稳定性和同一性;

由相同的斜板组模块进行组合与集成,形成所需要的设备总沉降面积,能简单实现设备的大型化;

可以根据矿浆的性质差异和分级粒度大小的不同,进行斜板通道的变形设计,使设备发挥理想效能;

斜板组模块间歇式高频微振,对斜板组模块进行定期自动清洗,使斜板上的物料有序下滑,保证斜板板面上不堆积物料,板间不堵塞,从而保证设备长期稳定的工作效能;

在浓密锥斗内设置了特殊的物料清除装置,避免物料在浓密锥斗内的堆积。

产品结构

该浓缩机整机包括上部箱体和下部锥体。

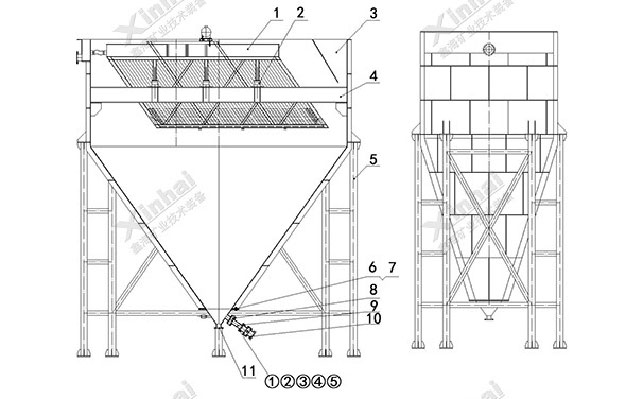

斜板浓缩机结构图

工作原理

斜板式浓缩机浓缩过程在各个独立的斜板通道内分别完成,细粒溢流或清水从各通道溢流面横向直接排出,缩短了溢流排出路径,有效解决溢流排出过程的细粒短路和循环问题,保证设备获得 较高的分级浓缩效率,分级浓缩回水效率一般能达到70%以上。

技术参数

型号沉降面积(m2)锥斗数长(mm)宽(mm)高(mm)
ZQN16161369011004360
ZQN31311376024604360
ZQN50501369033005260
ZQN63631556024605630
ZQN1001001556035605500
ZQN1251251551044005660
ZQN1501501771037607890
ZQN2002001771048808160
ZQN2502501771060008500
ZQN3003001800070207890
ZQN4004001771092607890
ZQN50050017710115008500
ZQN60060011488070207890
ZQN80080011488092608160
ZQN100010001、2、414880114608500
ZQN200020004、814880229208500
