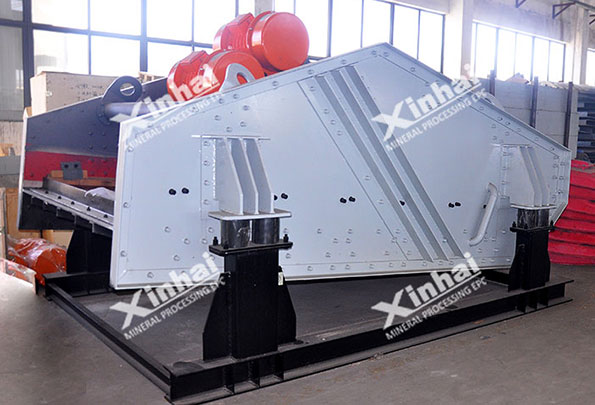

鑫海高频脱水筛设备

高频脱水筛

鑫海高频脱水筛型号齐全、脱水效率高,在选矿厂中应用,整体性价比高。

  • 【处理能力】:≤250t/h

  • 【脱水率】:50%以上

  • 【应用环境】:可用于尾矿干排、精矿脱水、炼泥浆浓缩、除屑、炭浆分离等过滤脱水设备行业。

添加微信:15311826613

15311826613

点击添加微信
获取产品价格获取产品价格
已复制微信号,添加好友,获取厂家报价!

产品简介

鑫海高效脱水筛特别适于处理细粒级矿物,可搭配鑫海旋流器使用,脱水效率更高、更充分。另外,鑫海脱水筛的筛板侧面有开口,能让部分筛上物的水从孔隙中流出,提高了脱水速度及效率,还能有效避免因水溅到电机导致的损坏现象。

性能特点

鑫海脱水筛的筛箱采用的是整体铆接方式,强度更高,且刚度好;

筛板采用的是无热应力模块化筛板,其密封方式采用的是条安装形式,密封效果好;

脱水筛的侧体护板粘有耐磨橡胶,能有效保降低侧护板的磨损度,同时降低了铁质对物料的污染;

后置有低浓度浆体溢流管,能加快筛体的脱水速度;

-5°倾角筛面让筛上出料含水量更低;

其减震装置也采用耐磨橡胶制作而能,减震效果好,能让筛子运行更平稳。

产品结构

该脱水筛主要由筛箱、激振器、支撑系统及电机组成。

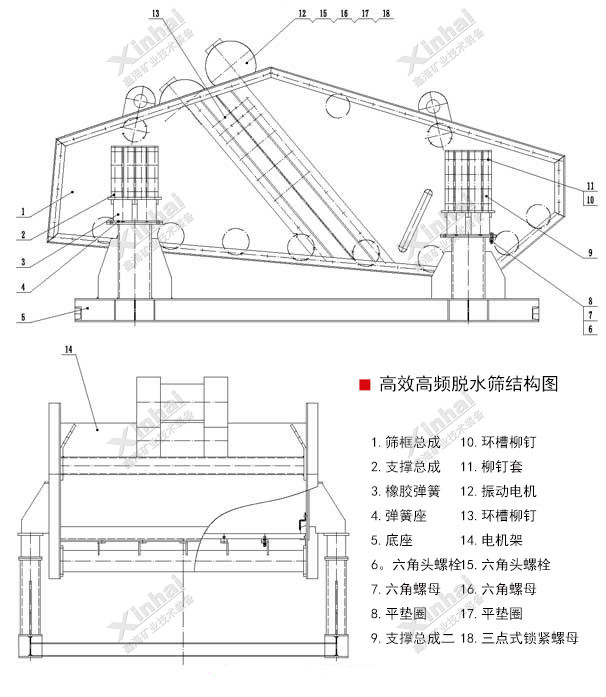

鑫海高频脱水筛结构图

工作原理

鑫海高效脱水筛采用了双电机自同步技术,通用型偏心块、可调振幅振动器,两个互不联系的振动器作同步反向运转,两组偏心质量产生的离心力沿振动方向的分力叠加,反向离心抵消,从而形成单一的沿振动方向的激振动,使筛箱做作往复直线运动。

产品图示

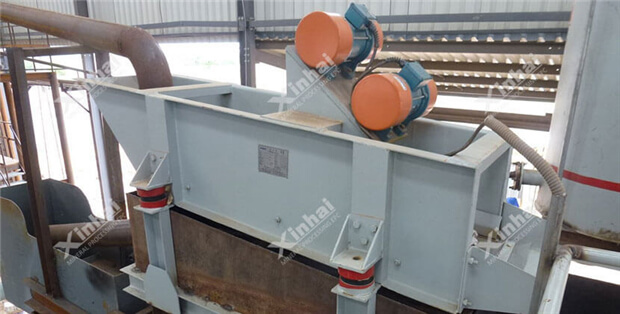

鑫海脱水筛应用现场

上图是鑫海矿装为某铜铅锌矿尾矿现场定制的高频脱水筛设备,根据选矿实际情况,鑫海为其设计了选矿工艺流程(包含尾矿干排工艺设计),其尾矿干排部分流程为:浓缩机-脱水筛两段浓缩脱水方案,尾矿进入旋流器进行一段浓缩,溢流给入浓缩机进行二段浓缩,两段浓缩低流均给入到脱水筛进行脱水环节,实现尾矿干排作业,而浓缩机溢流水则返回再利用。


技术参数

规格
型号
较低30°%的固体体积给料浓度单台电机功率(kW)×数量(台)
细煤理论上-0.5+0.1(mm) 比重1.5粗砂大约-5(mm) 100%, -0.6(mm)50%,比重 2.7细砂 90% -1(mm)
比重2.7
980 (r/min)1460 (r/min)
1460 (r/min)980 (r/min)1460 (r/min)980 (r/min)1460 (r/min)980 (r/min)
VD66~810 ~1314281021
2 ×2
VD99~1215 ~20214216323×2
VD1215 ~1924 ~30336725502.6×24×2
VD1530 ~3550 ~606312547942.4×42.25×4
VD1835~4560 ~807715357115
3.7×4
VD2185~10022516415
VD2495~110250190
