sf型浮选机

SF型浮选机

自吸气、自吸浆、机械搅拌、处理量大、选矿效率高。

  • 【处理能力】:0.2~12m3/min

  • 【有效容积】:0.37~20m3

  • 【应用环境】:适于各种金属、非金属矿物选别,多在中、大型浮选厂的做粗选和扫选作业。

产品简介

鑫海SF型浮选机属于自吸气、自吸矿浆的机械搅拌式浮选机,每槽兼有吸气、吸浆和浮选三重功能,自成浮选回路,不需任何辅助设备。浮选机作业机组可按实际需要配置,并联成多槽,也可与JJF型浮选机构成联合浮选机组,作为每一个作业的吸入槽。SF型浮选机应水平配置,便于流程的变更。

性能特点

浮选机叶轮带有后倾式双面叶片,可实现槽内矿浆双循环;叶轮与盖板间隙较大,吸气量大;叶轮圆周速度低,易损件寿命长。

浮选机的前倾式槽体设计,使槽内死角小,泡沫运动速度快;

吸气量大,能耗小;

易损件寿命长 ;

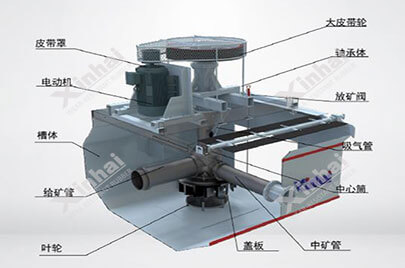

产品结构

Sf浮选机由电动机、槽体、给矿管、叶轮、盖板、中矿管、中心筒、吸气管、轴承、皮带轮等部分组成。其中sf浮选机叶轮采用的是后倾式双面叶片,可实现槽内矿浆双循环;叶轮与盖板的间隙设计的较大,能有效保障浮选机的吸气量;前倾式槽体,死角小,泡沫运动速度快。

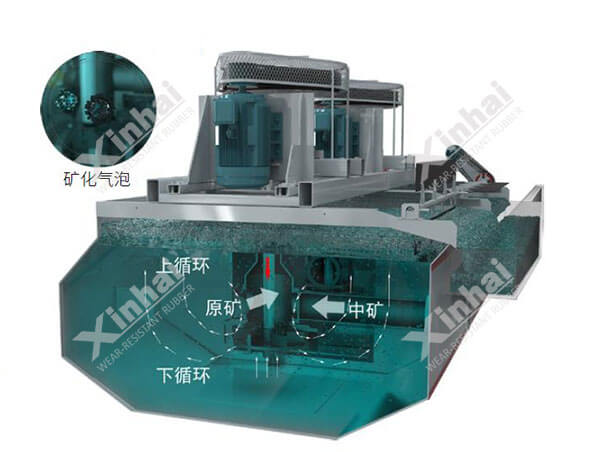

工作原理

SF型浮选机叶轮旋转时,上下叶轮腔内的矿浆在上下叶片的作用下产生离心力而被甩向四周,使上下叶轮腔内形成负压区,同时,盖板上部的矿浆经盖板上的循环孔被吸入上叶轮腔内,形成矿浆上循环。下叶片向四周甩出矿浆时,其下部矿浆向中心补充,这样就形成了矿浆的下循环。空气经吸气管、中心筒被吸入到上叶轮腔,空气与被吸入的矿浆混合,形成大量的细小气泡,通过盖板稳流后,均匀的弥散在槽内,形成矿化气泡,矿化气泡上浮至泡沫层,用刮板刮出即为泡沫产品。


产品图示

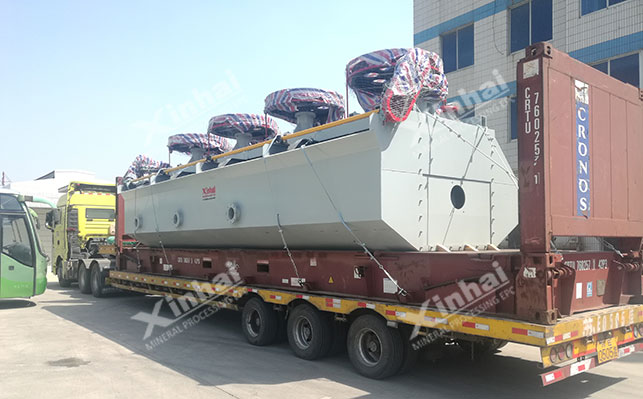

SF型浮选机发货中

sf浮选机包装发货

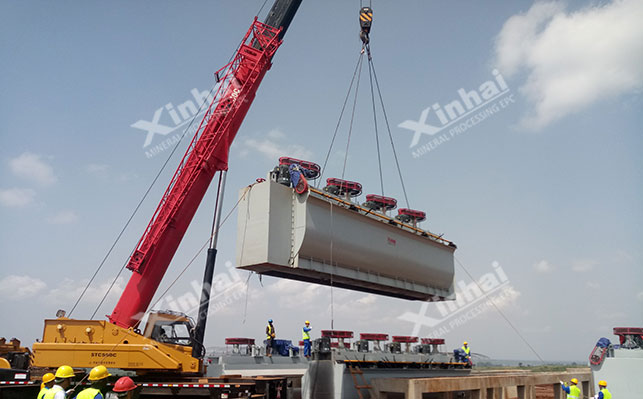

SF型浮选机项目现场安装调试

sf浮选机现场安装

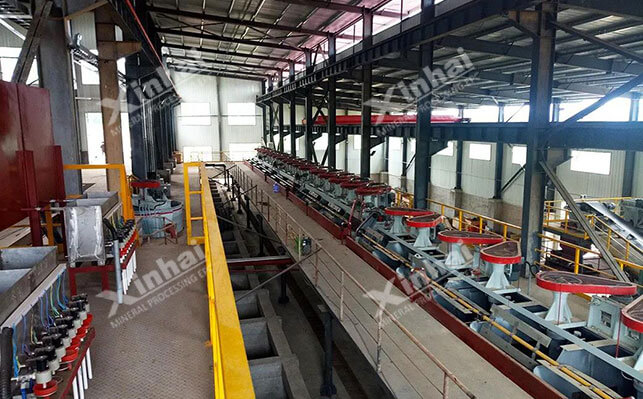

鑫海SF浮选机在某项目中的应用

sf浮选机应用现场

技术参数

型号有效容积 (m3)处理能力 (m3/min)叶轮直径 (mm)叶轮转数 (r/min)搅拌用电机功率 (kW)刮板用电机功率 (kW)单槽重量 (kg)
SF-0.370.370.2~0.4300352~4421.50.55468
SF-0.70.70.3~1.0350336~38431.1629
SF-1.21.20.6~1.64503125.51.11373
SF-221.5 ~3550280111.51879
SF-2.82.81.5~3.5550280111.51902
SF-442.0 ~4650235151.52582
SF-663~6760191302.23540
SF-884.0 ~8760191302.24129
SF-16165.0 ~16850169~193451.57415
SF-202010 ~12850169~193451.59828
