kyf型浮选机

KYF型浮选机

充气、不吸浆、机械搅拌、处理量大、选矿效率高。

  • 【处理能力】:0.2~12m3/min

  • 【有效容积】:0.37~20m3

  • 【入选粒度】:0.3~0.01mm(-0.074mm粒级含量>50%)

  • 【应用环境】:适于各种金属、非金属矿物选别,多在中、大型浮选厂的做粗选和扫选作业。

添加微信:15311826613

15311826613

点击添加微信
获取产品价格获取产品价格
已复制微信号,添加好友,获取厂家报价!

产品简介

KYF型充气式浮选机是依据OK型浮选机进行改造的新型设备,该浮选机属于机械搅拌式浮选设备,需充气,且不能自吸浆,可单独使用,也可与XCF型浮选机构成联合浮选机组,作直流槽使用,水平配置,不需要配备泡沫泵。

性能特点

KYF型浮选机外部配置的鼓风机,将浮选机所需的空气压力送入空心主轴后,再通过内部的空气分散器吹入叶轮叶片的缝隙之间,在此区域内矿浆和空气可得到充分的搅拌和混合。

混合后的矿浆向上排出至叶轮的上半部,由定子稳定和定向后,分散到整个浮选机的槽体中。一般的充气机械搅拌浮选机由于是压入低压空气,因此降低叶轮中心区的负压,使之难以吸浆。

定子为悬空式径向短叶片开式定子,与叶轮径向间隙大,定子下部区域矿浆流通面积大,有利于矿浆向叶轮下部流动,降低了功率损耗,增强了下部循环区的循环和固体颗粒的悬浮。

空气通过空气分散罩吹入叶片和叶轮的缝隙中间,使空气能预先均匀的分散在叶轮叶片的大部分区域,提供较大的矿浆-空气接触界面,从而改善叶轮弥散的能力 。

可在全负载下开、停车。

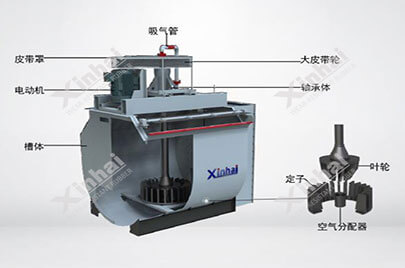

产品结构

Kyf浮选机的结构主要是由槽体、轴承体、电动机、皮带罩、大皮带轮、吸气管、定子、转子、叶轮及空气分配器等。

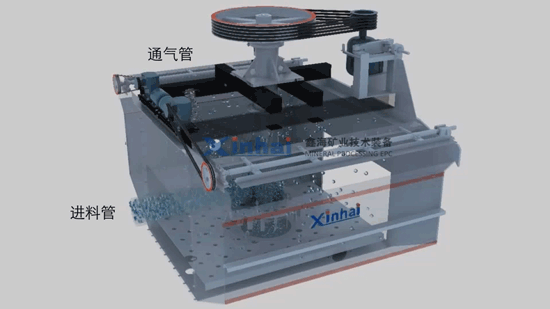

工作原理

KYF型充气式浮选机会随着叶轮的旋转,使槽内矿浆从四周经槽底由叶轮下部吸入到叶片之间,同时,鼓风机给入的低压空气由风道、空心轴进入空气分配器,流入叶片间与矿浆充分混合后,由叶轮上半部边缘排出,排出的矿浆向斜上方运动,由安装在叶轮四周斜上方的定子稳定和定向后,分散到整个槽子中。矿化气泡上升到槽子表面形成泡沫,自流到泡沫槽中,矿浆再返回叶轮区进行再循环,另一部分则通过槽间壁上的流通孔进入下槽进行再选别,直到最终成为尾矿。

kyf浮选机工作原理

产品图示

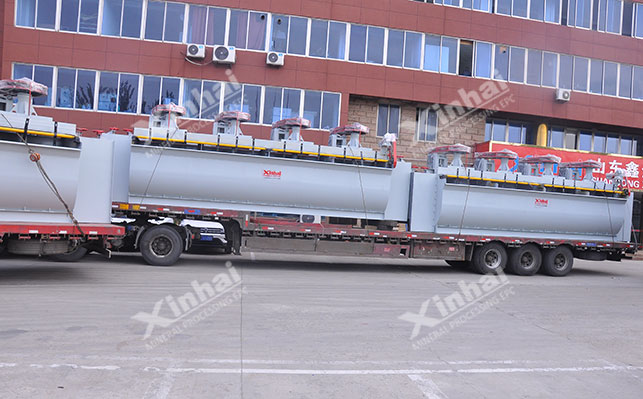

KYF型充气式浮选机包装发货现场

kyf浮选机发货中

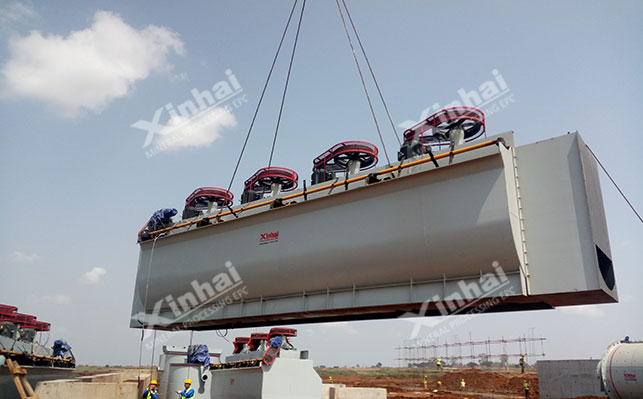

KYF型浮选机某项目现场安装

kyf浮选机安装现场

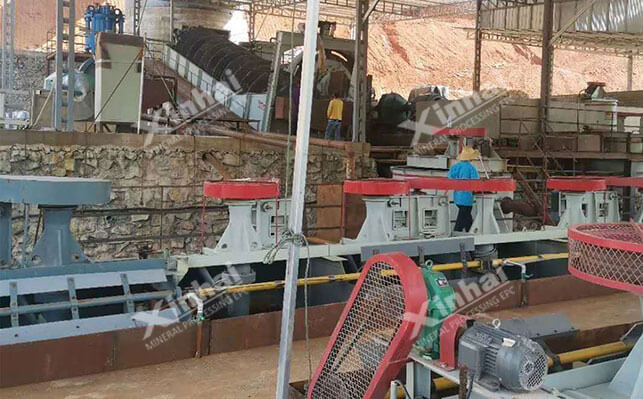

KYF型浮选机项目现场应用

某项目kyf浮选机应用现场

技术参数

型号有效容积
(m3)
处理能力
(m3/min)
叶轮直径
(mm)
叶轮转数
(r/min)
鼓风机风压
(kPa )
上限充气量
(m3/m2-min)
搅拌用电机功率
(kW)
刮板用电机功率
(kW)
重量
(kg)
KYF-110.2 ~1340281> 12.6240.75903
KYF-220.4 ~2410247> 14.725.51.11419
KYF-330.6 ~3480219> 19.827.51.51885
KYF-441.2 ~4550200> 19.82111.52206
KYF-883.0 ~8630175> 21.62151.53984
KYF-10104.0 ~10630192> 21.62221.54406
KYF-16164.0 ~16740160> 25.52301.55900
KYF-24244.0 ~24800150> 30.42301.57500
KYF-383810.0 ~38880139> 34.32451.510300
