BF型浮选机

可吸浆或可吸气根据需求设置、机械搅拌,运行平稳,故障率低。

  • 【处理能力】:0.06~24m3/min

  • 【有效容积】:0.15~24m3

  • 【应用环境】:bf浮选机多适于粗颗粒浮选,其所处理的物料范围为0.074mm占45%-98%,矿浆浓度<45%,因此选别效率高,适应性强,在各种金属、非金属(非煤金属)选矿厂中均有应用。

产品简介

鑫海矿装生产的bf浮选机既具有吸浆功能又具有吸气功能,为I型和II型,Ⅰ型参照SF型浮选机改进设计,为吸入槽Ⅱ型参照JJF型浮选机改进设计,为直流槽。I型和II型联合使用,实现了每槽兼具由吸气、吸浆和浮选三重功能,自成浮选回路,不需任何辅助设备,水平配置,便于流程的更改。

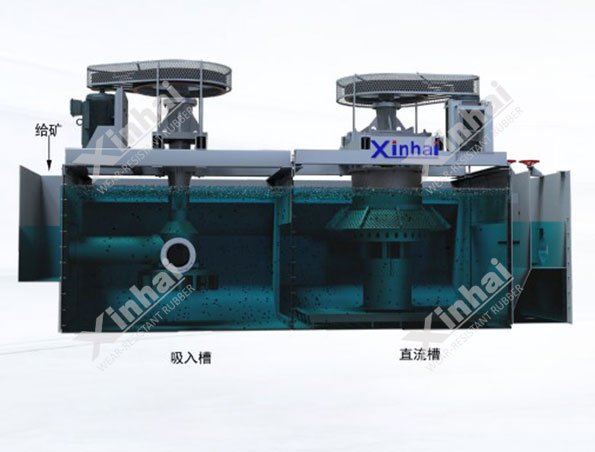

Bf浮选机吸入槽-直流槽

性能特点

Bf浮选机盖板同叶轮组成一个有机的整体,在叶轮旋转时使叶腔内产生真空,吸入足够的空气、给矿和中矿,吸气量大(BF自吸气量可达1.2m³/(㎡·min));

粗粒浮选最重要的是浮选机叶轮结构、定子形式以及浮选槽的形式,而叶轮结构又决定着矿浆循环的能力、空气的吸入量和分散能力,也决定着矿浆的搅拌强度,所以粗粒浮选机的叶轮设计是非常关键;

鑫海BF型浮选机叶轮和盖板结构形式合理及有关参数达到最佳值,同时盖板将叶轮产生的切向旋转转化为径向矿浆流,防止矿浆在浮选槽内打旋,促进矿浆液面稳定。

前倾式槽体,死角小,泡沫运动速度快。

BF型浮选机叶轮采用双锥盘后倾闭式叶轮,吸浆能力强,可产生强的下循环,故有利于粗颗粒的浮选。

该浮选机设有矿浆液面自动控制、电动控制和手动控制装置,可根据客户需要或要求进行选择。

产品结构

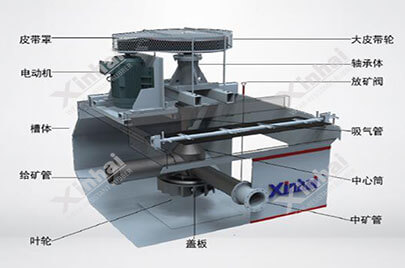

Bf型浮选机的结构主要由皮带罩、大皮带轮、电动机、轴承、放矿阀、槽体、吸气管、给矿管、中心筒、中矿管、叶轮、盖板等部分组成。

Bf浮选机结构图

工作原理

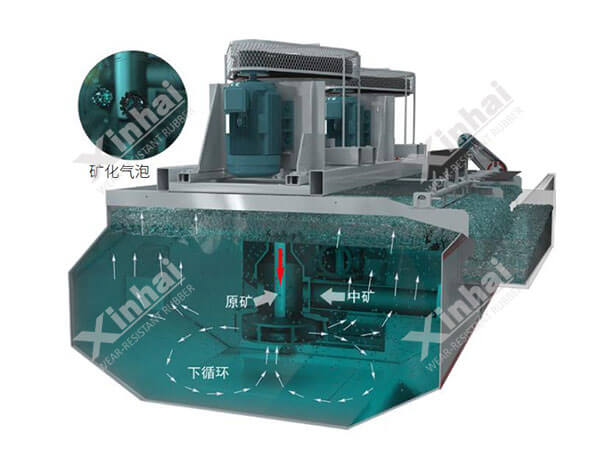

Bf型机械搅拌式浮选机的工作原理是在叶轮旋转时,上下叶轮腔内的矿浆在上下叶片的作用下产生离心力而被甩向四周(图1),使上下叶轮腔内形成负压区。叶轮下面的矿浆通过叶轮下锥盘中心孔吸入,在叶轮腔内与空气混合,然后通过盖板与叶轮之间的通道向四周甩出,其中的空气和一部分矿浆在离开盖板通道后,向浮选槽上部运动参与浮选过程。而另外一部分矿浆向浮选槽底部运动,受叶轮的抽吸再次进入叶轮腔,形成矿浆下循环。矿浆下循环的存在有利于粗颗粒矿物的悬浮,能最大限度的减少粗砂在浮选槽下部的沉积。

Bf浮选机工作原理

产品图示

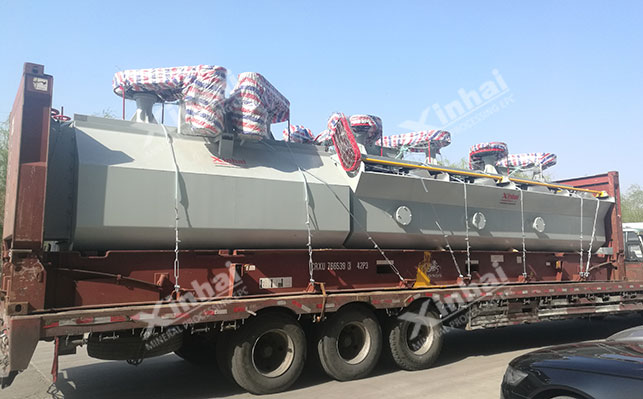

鑫海Bf型浮选机包装发货现场

鑫海Bf浮选机包装发货现场

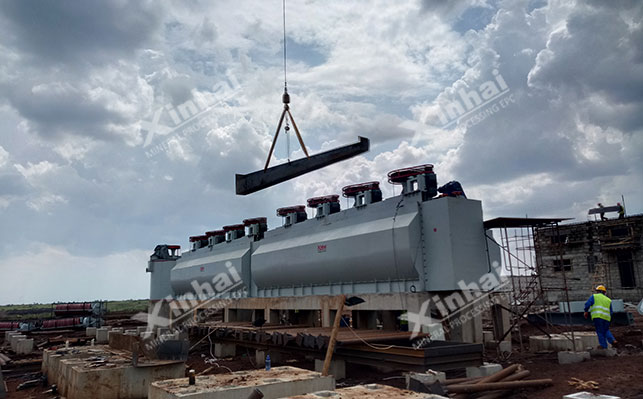

鑫海bf浮选机某铜矿项目现场安装调试

鑫海Bf浮选机现场安装调试

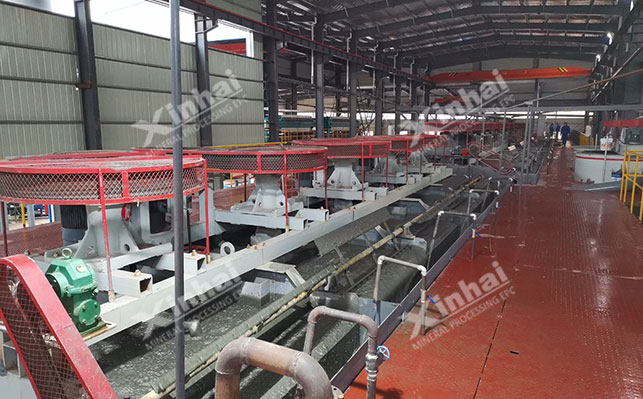

鑫海bf浮选机某项目浮选现场

鑫海bf浮选机某项目浮选现场

技术参数

型号有效容积 (m3)长×宽×高 (mm)叶轮直径 (mm)叶轮圆周速 度(m/s)空气吸入量 (m3/m2-min)电动机型号电动机功率 (kW)处理能力 (m3/min)单槽重量 (kg)
BF-0.150.15550×550×60020060.9~1.05Y112M-62.20.06~0.16270
BF-0.250.25650×600×70025060.9~1.05Y100L-61.50.12~0.28370
BF-0.370.37740×740×7502867.20.9~1.05Y90L-41.50.2~0.4470
BF-0.650.65850×950×9003007.350.9~1.10Y132S-630.3~0.7932
BF-1.21.21050×1150×11004507.020.9~1.10Y132M2-65.50.6~1.21370
BF-1.21.21050×1150×11004507.020.9~1.10Y132M1-640.6~1.21370
BF-2.021400×1450×11205007.50.9~1.10Y160M-67.51.0~2.01750
BF-2.82.81650×1650×11505508.060.9~1.10Y180L-8111.4~3.02130
BF-4.041900×2000×120065080.9~1.10Y200L-8152.4 ~4.02585
BF-6.062200×2350×13007007.50.9~1.10Y225S-818.53.0~6.03300
BF-8.082250×2850×14007607.50.9~1.10Y225M-8224.0~8.04130
BF-10102250×2850×17007607.520.9~1.10Y225M-8225.0 ~104500
BF-16162850×3800×17008508.70.9~1.10Y280S-8378.0 ~168320
BF-16162850×3800×17008508.70.9~1.10Y280M-8378.0 ~168320
BF-20202850×3800×20008508.70.9~1.10Y280S-84510.0 ~208670
BF-24243150×4150×20009208.70.9~1.10Y315S-85512.0 ~248970
