鑫海JJF型浮选机

JJF型浮选机

不吸浆、自吸气、机械搅拌、可处理的粒度范围宽、选矿回收率高。

  • 【处理能力】:0.2~12m3/min

  • 【有效容积】:0.37~20m3

  • 【应用环境】:适于各种中、大型金属、非金属选矿厂,做粗选和扫选作业。

产品简介

JJF型浮选机是一款不吸浆可自吸气的浮选设备,其吸气量大、分散效果好、搅拌程度适中、矿粒悬浮效果好。在选矿厂中可单独使用,或可与SF型浮选机构成联合机组使用,JJF型用作直流槽,SF型浮选机用作吸入槽,水平配置无需泵扬送。

性能特点

Jjf浮选机的槽体采用的是浅槽型设计,且槽体底部设有导流筒体和家底,引导槽体底部矿浆进入叶轮,可促使槽内矿浆按固定方向循环,从而保证矿浆多次循环,多次充气,增加选别机会,并有利于矿浆悬浮。

Jjf型浮选机的叶轮为星形叶轮,径向叶片。叶轮上下对称,可颠倒使用;定子的高度比叶轮低,因此矿浆循环量大,有利于矿浆、药剂、空气三者的相互附着。

JJF型浮选机的叶片面积和叶轮高度均较大,其安装深度较浅,既能保证足够强的搅拌力,同时还能自吸足够空气(可在0.1-1m³/㎡.min之间调节),叶轮转速慢(线速度约6.6m/s)、直径小,转速低能耗小,与定子间隙大,因此能延长定子和叶轮的使用寿命。

定子采用悬挂式鼠笼定子,可将叶轮产生的切向旋转矿浆流传化为径向矿浆流,防止了矿浆在浮选槽内打旋,促进泡沫层的稳定形成,有助于矿浆在槽内再循环。同时,在叶轮和定子之间产生了一个强烈的剪力环形区,促进了小气泡的形成。

采用锥形分散罩,可使叶轮产生的涡流与泡沫层隔开,稳定液面,使矿化气泡能比较均匀的上升带泡沫层,同时进一步分散空气和矿浆。

搅拌程度适中,固体颗粒悬浮良好,不沉槽,停车不用放矿。

产品结构

Jjf型浮选机结构主要由槽体、吸气管、皮带罩、横梁、大皮带轮、电机、轴承、假底(真底、家底)、导流筒(竖筒、调节半环、分散罩、定子、叶轮)等部分组成。

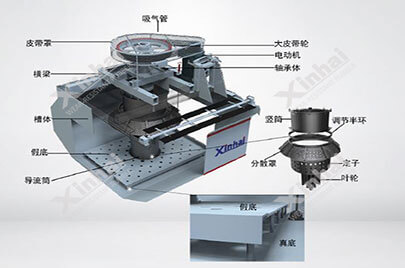

Jjf型浮选机结构图

工作原理

Jjf型浮选机工作原理是当叶旋转时,在竖筒和导流管内产生涡流,此涡流形成负压,将空气从进气管吸入,在叶轮和定子区内与经导流管吸进去的矿浆混合。该浆气混合流由叶轮行成切线方向运动,再经定子的作用转换成径向运动同时产生一个局部湍流场,该湍流场有助于空气矿浆混合和细化空气泡,同时使矿浆均匀的分布在浮选槽中。矿化气泡上升至泡沫层,单边或双边刮出即为泡沫产品。

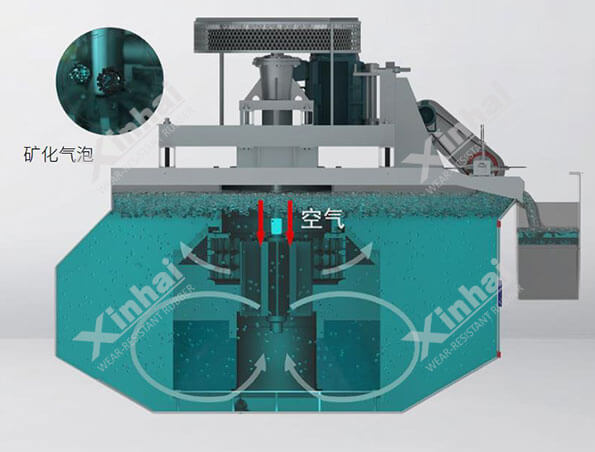

Jjf型浮选机原理图

产品图示

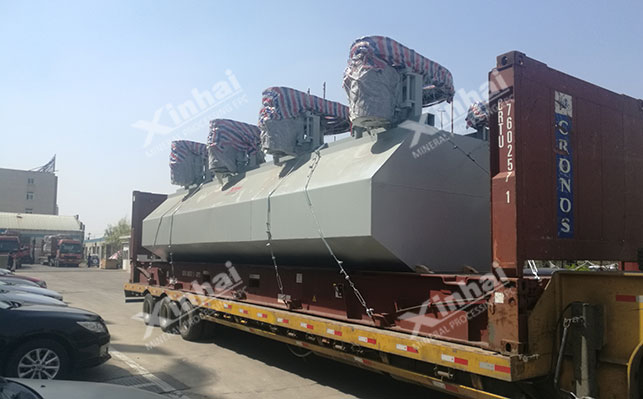

jjf型浮选机包装发货

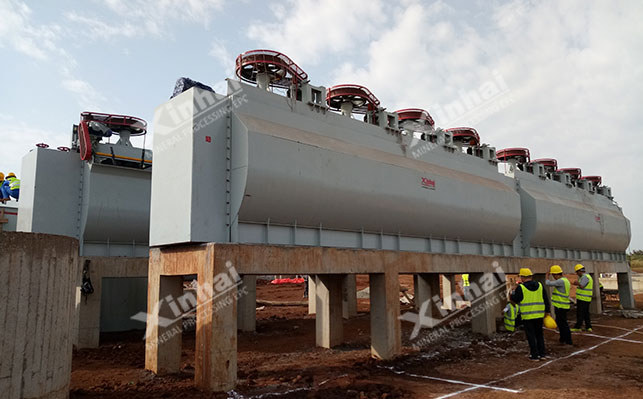

jjf浮选机安装调试现场

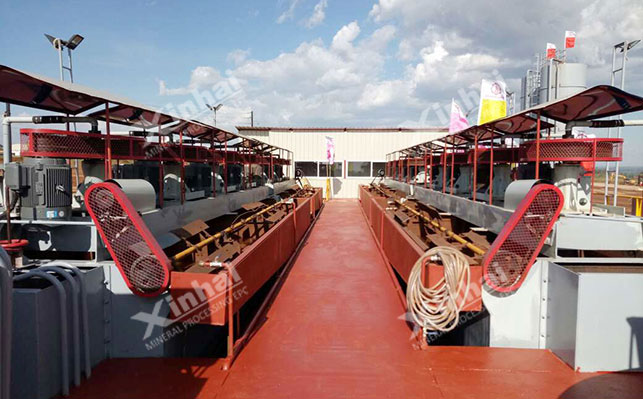

jjf型浮选机某金矿选矿项目现场

技术参数

型 号有效容积 (m3)处理能力(m3/min)叶轮直径 (mm)叶轮转速 (r.p.m)搅拌用电机功率 (kw)刮板用电机功率 (kw)单槽重量 (kg)
JJF-442.0-4410305111.52303
JJF-552.0-6410305111.52416
JJF-884.0-12540233222.24507
JJF-10105.0-10540233221.54820
JJF-16165.0-16700180371.57657
JJF-20205.0-20770180451.58505
