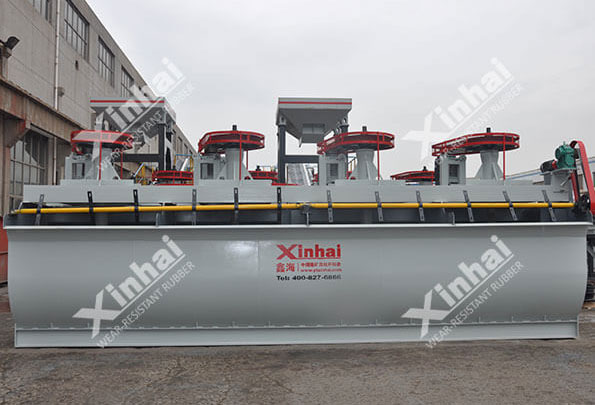

xcf浮选机

XCF型浮选机

自吸浆、充气、机械搅拌式浮选机,搅拌能力强、分散均匀、尾砂沉积少。

  • 【处理能力】:0.2~38m3/min

  • 【有效容积】:1~38m3

  • 【应用环境】:适于各种 、黑色和非金属矿物的粗选、扫选、精选作业,入选矿粒的粒度范围为0.3-0.01mm。

添加微信:15311826613

15311826613

点击添加微信
获取产品价格获取产品价格
已复制微信号,添加好友,获取厂家报价!

产品简介

XCF型充气式浮选机属机械搅拌式,充气自吸浆,即空气需要鼓风机从外部送入,叶轮用于吸矿浆以及搅拌矿浆和气体。Xcf浮选机可与kyf浮选机组成联合机组,Xcf作为吸入槽,KYF作为直流槽,可水平配置,不需要配备泡沫泵。

性能特点

U型槽体设计,缩短浮选距离,有利于粗重矿粒返回叶轮区进行再循环,避矿砂堆积、减少矿浆短路现象;

U型槽体呈漏斗形状,这种结构占地面积小且有助于泡沫层自流顺畅;

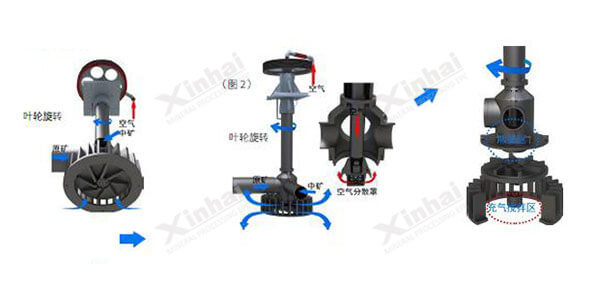

xcf浮选机叶轮上叶片为辐射状平直叶片,可产生合适的吸力和静压头,减少叶片间的回流,避免主槽中的空气返回中心筒和连接管内;

xcf浮选机叶轮下叶片为高比转数后倾离心式叶片,动压头低,流量大,只循环矿浆和分散空气;

浮选机矿浆液面有自动控制、电动控制和手动控制装置,可根据客户需要或要求进行选择;

小型浮选机是手轮提升闸门,大型浮选机带电动提升闸门电机,并且可跟液位控制系统配合,控制液位,实现选厂自动化。

xcf浮选机叶轮

产品结构

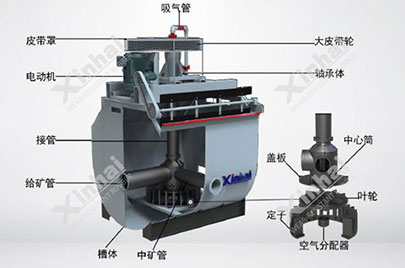

鑫海XCF型浮选机的主轴具有充气搅拌区和吸浆区,两区由隔离板隔开;吸浆区由叶轮上叶片、圆盘形盖板、中心筒和连接管等组成;充气搅拌区由叶轮下叶片和空气分配器等组成。

xcf浮选机结构图

工作原理

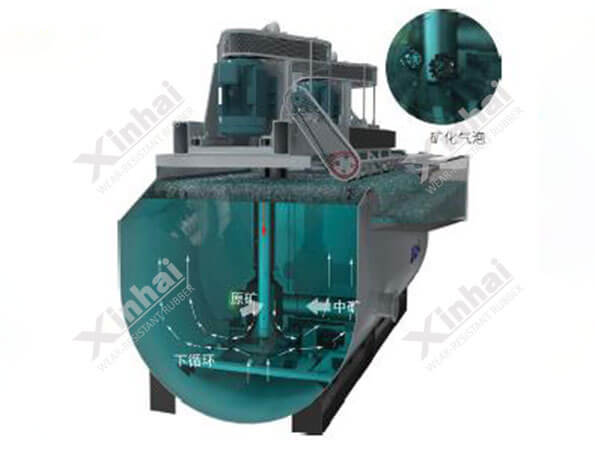

xcf浮选机工作原理是槽内矿浆被叶轮带动做旋转运动,经槽底由叶轮下端吸入叶片和叶轮中间的缝隙,通过外部配置的鼓风机,将浮选机所需的空气压力送入空心主轴后,再通过内部的空气分散器吹入叶轮叶片的缝隙之间,在此区域内矿浆和空气可得到充分的搅拌和混合,混合后的矿浆向上排出至叶轮的上半部,由定子稳定和定向后,分散到整个浮选机的槽体中。一般的充气机械搅拌浮选机由于是压入低压空气,因此降低叶轮中心区的负压,使之难以吸浆。

xcf浮选机原理图

产品图示

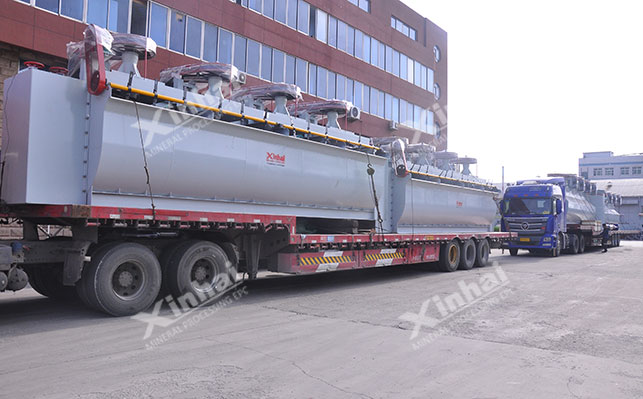

鑫海XCF型浮选机包装发货现场

XCF型浮选机包装发货现场

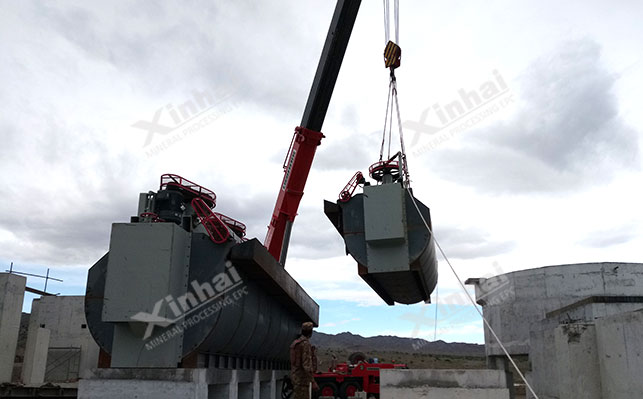

XCF型浮选机项目现场安装

XCF型浮选机项目现场安装

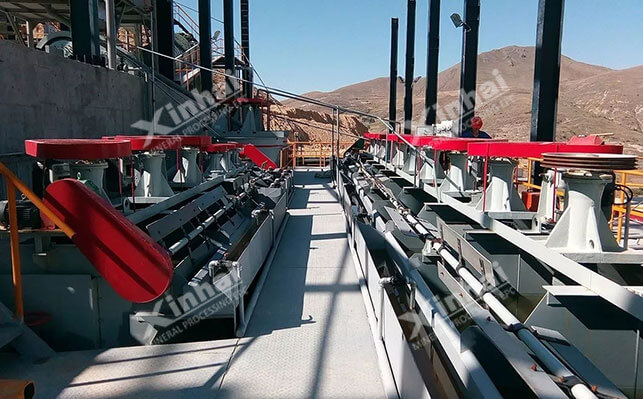

XCF型浮选机某金矿选矿厂应用

XCF型浮选机某金矿选矿厂应用

技术参数

型号有效容积 (m3)处理能力 (m3/min)叶轮直径 (mm)叶轮转数 (r/min)鼓风机风压 (kPa)上限充气量 (m3/m2-min)搅拌用电机功率 (kW)刮板用电机功率 (kW)重量
(kg)
XCF-110.2~1400358>  12.625.50.751154
XCF-220.4~2470305>  14.727.51.11659
XCF-330.6~3540266>  19.82111.52259
XCF-441.2~4620225>  19.82151.52669
XCF-883.0~8720175>  21.62221.53868
XCF-10104~10720192>  21.62301.54800
XCF-16164~16860160>  25.52371.56520
XCF-24244~24950153>  30.42371.58000
XCF-383810  ~381050136>  34.32551.511000
