鑫海矿用XHF型浮选机原理-结构-特点介绍

2022-04-26 来源:鑫海矿装 (31次浏览)

欢迎咨询鑫海矿装—定制选矿方案

鑫海可为您提供选矿试验、选矿工艺流程和选矿设备选型、选矿厂方案设计和施工图设计;提供矿山选矿设备;提供选矿厂施工与设备安装及矿山管理与运营服务。

XHF型浮选机是鑫海矿装生产的新型浮选机设备,XHF型浮选机的中矿返回无需泡沫泵,可自流,可与KYF充气浮选机、BSF型浮选机构成联合浮选机组做吸入槽使用。另外,鑫海为该浮选机设计了两套定子系统,在分散空气的同时能产生负压区,自动吸矿浆。

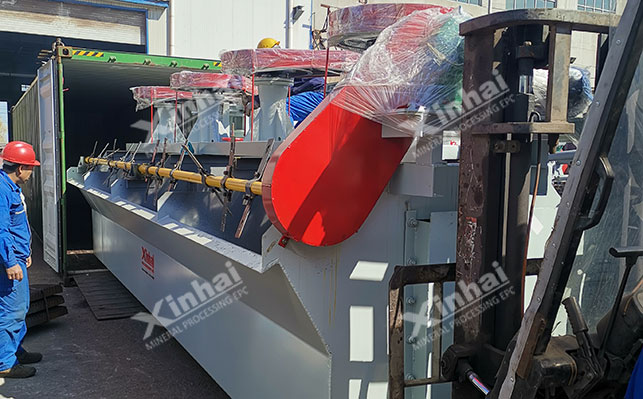

鑫海XHF型浮选机装车中准备运输到选矿厂

  • 【处理能力】: 0.2-38m3/min

  • 【有效容积】:4~12m3(根据需求定制)

  • 【应用环境】:可广泛用于各种金属、非金属选矿厂,做粗选、扫选、精选等作业。

XHF型浮选机优势特点

xhf浮选机叶轮采用圆锥设计,扬送矿浆量大,压头小,搅拌能力强;

浮选机叶轮可以循环矿浆以分散空气、还能从槽体外部吸入给矿和中矿泡沫;

该浮选机采用U型的深槽设计,使固体颗粒不容易沉积;

利用充气搅拌区和吸浆区的主轴部件,将两个区域由隔离盘隔开;

吸浆区由叶轮上叶片、圆盘形盖板、中心筒和连接管等组成。

鑫海为某选矿厂浮选机设备发货中

鑫海浮选机装车中准备运输到选矿厂

XHF型浮选机工作原理

XHF型充气式浮选机由电机带动叶轮旋转,槽内矿浆从四周经槽底由叶轮下端吸到叶轮叶片之间,同时,由鼓风机充入的低压空气经空心轴和叶轮腔的空气分配器,也进入其中。矿浆与空气在叶片之间充分混合后,从叶轮上半部周边向斜上方推出,由定子稳流和定向后进入整个槽中。气泡上升到泡沫稳定区,经过富集过程,泡沫从溢流堰自流溢出,进入泡沫槽。还有一部分矿浆向叶轮下部流去,再经叶轮搅拌,重新混合形成矿化气泡,剩余的矿浆流向下一槽,直到结果成为尾矿。

鑫海为某选矿厂浮选机设备发货中

XHF型浮选机结构

XHF型充气式浮选机采用了既能循环矿浆以分散空气、又能从槽体外部吸入给矿和中矿泡沫的双重作用叶轮,它采用了具有充气搅拌区和吸浆区的主轴部件,两个区域由隔离盘隔开。吸浆区由叶轮上叶片、圆盘形盖板、中心筒和连接管等组成;充气搅拌区由叶轮下叶片和充气分配器等组成。

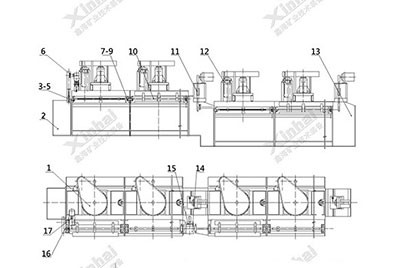

xhf浮选机结构图

获取详细xhf浮选机技术参数,可致电153-1182-6613进行咨询!
