【铅锌矿浮选设备】XJC型铅锌矿浮选机结构-原理-特点介绍

2022-04-26 来源:鑫海矿装 (645次浏览)

欢迎咨询鑫海矿装—定制选矿方案

鑫海可为您提供选矿试验、选矿工艺流程和选矿设备选型、选矿厂方案设计和施工图设计;提供矿山选矿设备;提供选矿厂施工与设备安装及矿山管理与运营服务。

添加微信:15311826613

15311826613

点击添加微信
已复制微信号,添加好友,获取厂家报价!

XJC浮选机属充气搅拌式浮选机,需要外部鼓风给气(或其他给气方式),该浮选机属于直流槽设计,能有效曾江矿浆的通过率,加快浮选速度。另外,外部鼓风给气,能根据工艺要求进行调试(调节充气量)。

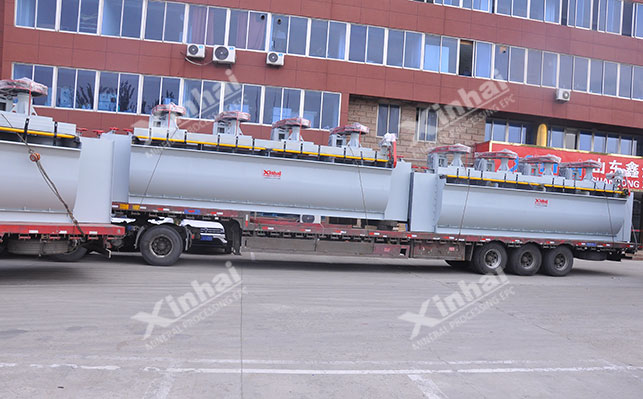

鑫海XJC型浮选机发货图

  • 【处理能力】:3~20m3/min (以厂家实际处理量为主)

  • 【有效容积】:4~16m3(根据需求定制)

  • 【应用环境】:多适于要求充气量大、矿石性质较复杂的粗重难选矿物的选别,做粗选、扫选和精选作业。

xjc浮选机优势特点

Xjc浮选机筒体采用的是锥型循环筒设计,占地面积小,能使矿浆垂直向上进行大循环,增大了浮选槽的搅拌能力,且保证了矿物颗粒悬浮和不易沉槽;

xjc浮选机叶轮只用于矿浆循环和弥散空气,深槽的浮选机叶轮仍可以在低转速下工作,对搅拌器的磨损较轻,矿浆页面平稳;

xjc浮选机叶轮与盖板间的轴向和径向间隙较大,便于安装和调整。

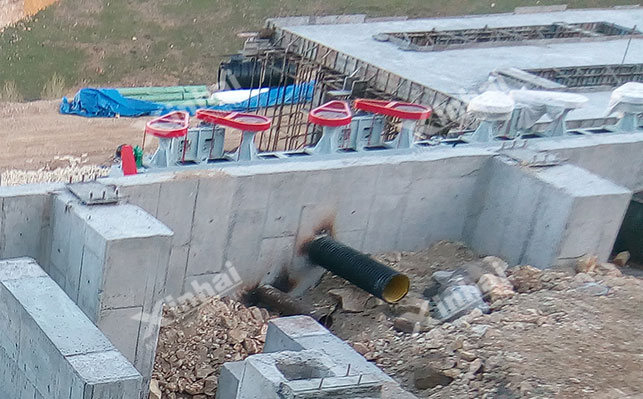

鑫海XJC型浮选机现场安装

xjc浮选机结构特点

xjc浮选机结构主要由叶轮、盖板、定子、槽体、主轴、轴承、空气分配器、空气调节阀和进风管等部分组成。

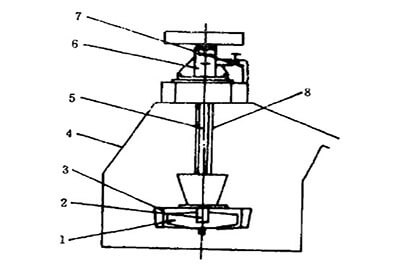

xjc浮选机结构图

xjc浮选机工作原理

XJC型浮选机由电动机三角代传动带动叶轮旋转,产生离心作用形成负压,一方面吸入充足的空气与矿浆混合,一方面搅拌矿浆与药物混合,同时细化泡沫,使矿物粘合泡沫之上,浮到矿浆面再形成矿化泡沫。调节闸板高度,控制液面,使有用泡沫被刮板刮出,其余物料被保留在矿浆中,从而达到分离矿物的目的。

XJC型浮选机某铜铅锌项目现场

XJC型浮选机技术参数

型号 规格有效 容积 m³叶轮参数叶轮电机刮板电机允气量m³/min处理 能力 m³/min基本 槽数基槽 重量 t
直径mm转数r/min型号功率KW型号功率KW
XJC—404700190Y160L—611Y90L—61.12.3—3.53—625.477
XJC—808900170Y200L2-622Y90L—61.16—84—827.71
XJC—160161000160Y250M—830BWD1.1-2-591.16.3—9.58—20212.31
