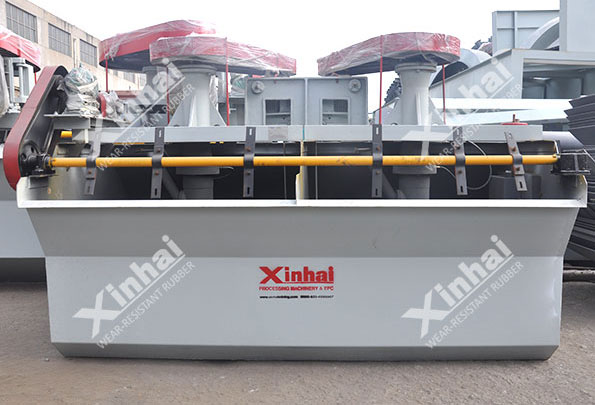

gf浮选机设备

GF型浮选机

自吸浆、自吸气、机械搅拌、矿浆循环好、液面平稳、分选效率高。

  • 【处理能力】:0.1~20m3/min

  • 【粒度范围】:-200目占45-90%

  • 矿浆浓度】:<45%

  • 【应用环境】:用于各种金属和非金属矿物的选别作业,适用于中、小规模的选矿厂,其自吸空气量可达1.2m3/m2·min。

产品简介

GF型浮选机,该机是一种自吸空气、自吸矿浆的机械式搅拌浮选机,自吸空气量可达1.2m3/m2·min,且充气量大,空气分散度高,分选效率高,矿浆循环好。,对于矿浆浓度高、矿物比重大、粒度偏粗、偏细的矿物可明显提高其回收率。


性能特点

叶轮是GF浮选机最重要的部件,它担负着搅拌并循环矿浆、吸人并分散空气的作用。该部件由分隔盘、上叶片和下叶片组成的叶轮,在吸入空气的同时,保证矿粒充分悬浮及气泡完全分布在全部矿浆中,使浮选槽内具有较高的浮选概率。

产品结构

gf浮选机主要由叶轮、定子、主轴、中心筒、槽体、吸浆管、轴承体、电机等组成。

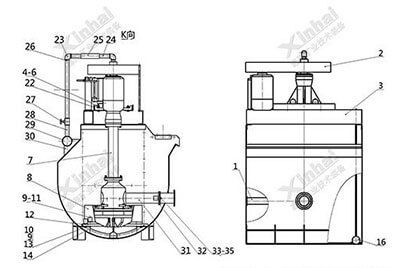

gf浮选机结构图

工作原理

GF型浮选机当叶轮旋转时,叶轮上叶片中心区形成负压,在此负压作用下,抽吸空气、给矿及泡沫中矿.空气和矿浆同时进人上叶片间,与此同时下叶片从槽底抽吸矿浆进入下叶片间。在叶轮叶片中部上下两股矿浆流合并,继续向叶轮周边运动,矿浆一空气混合物离开叶轮后流经盖板,并由盖板的折角叶片稳流和定向后进人槽内主体矿浆中。矿化气泡上升到表面形成泡沫层,槽内矿浆一部分返回叶轮下叶片进行再循环,另一部分进人下一槽进行再选别或排走。

产品图示

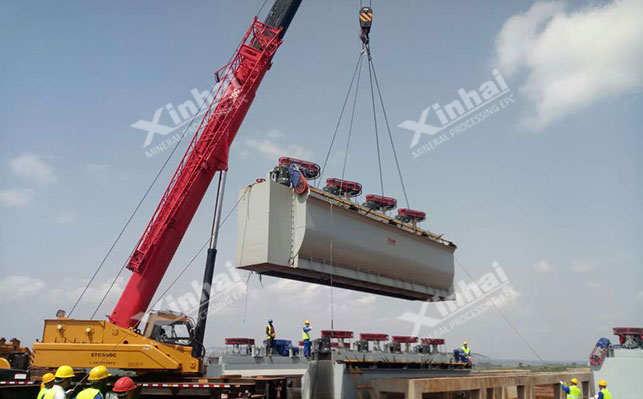

gf浮选机选矿现场安装中

gf浮选机选矿现场安装中

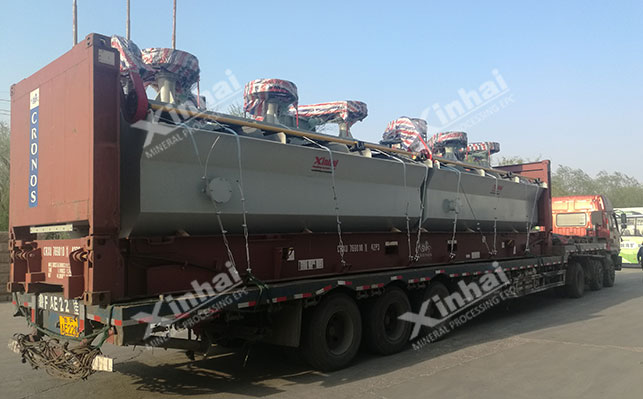

鑫海矿装gf型浮选机包装发货中

鑫海矿装gf型浮选机包装发货中

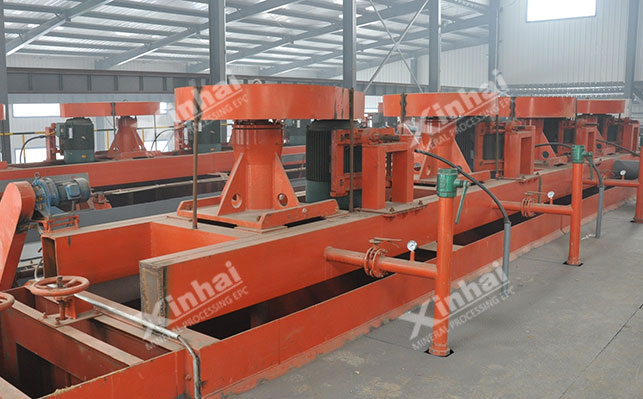

鑫海矿装gf型浮选机应用现场

鑫海矿装gf型浮选机应用现场


技术参数

型号规格容积槽体尺寸
长×宽×高
电机功率生产能力吸气量刮板电
机功率
重量
m3m×m×mkwm3/minm3/m2.minkwkg
0.350.350.7×0.7×0.731.50.1-0.21.20.75470
GF-0.70.70.9×0.9×0.93.00.1-0.41.21.1932
GF-1.11.11.1×1.1×1.05.00.2-0.51.21.11370
GF-221.40×1.40×1.157.50.3-1.01.21.51750
GF-331.50×1.85×1.20110.5-1.51.21.52230
GF-441.60×2.15×1.25150.5-2.01.21.52585
GF-662.0×2.5×1.3221.0-3.01.21.53300
GF-882.2×2.9×1.4301.0-4.01.21.54130
GF-10102.2×2.9×1.7302.0-6.01.21.54500
GF-16162.85×3.80×1.70453.0-8.01.22.28320
GF-20202.85×3.80×2.00454.0-10.01.22.28670
GF-24243.15×4.15×2.00555.0-12.01.22.28970
GF-28283.15×4.15×2.30555.0-14.01.22.29480
GF-42423.60×4.80×2.65758.0-20.01.2319400
