鑫海重选螺旋溜槽设备

螺旋溜槽

螺旋溜槽分选效率高、分矿准确、结构简单、占地面积小、易操作。

  • 【处理能力】:0.15~10t/h

  • 【给矿粒度】:2.00~0.04mm

  • 【给矿浓度】:25~55%

  • 【应用范围】:螺旋溜槽可用于选别粒度0.3-0.02mm的铁、锡、钨、钽、铌、金矿、煤矿、独居石、金红石、锆英石以及具有足够比重差的其它金属、非金属矿物。

添加微信:15311826613

15311826613

点击添加微信
获取产品价格获取产品价格
已复制微信号,添加好友,获取厂家报价!

产品简介

鑫海螺旋溜槽设备的操作水平要求低、选矿粒度范围宽、单位占地面积少、矿带分布清晰、便于维护管理级设备投资少。

性能特点

重量轻,防锈,耐磨,耐腐蚀;

占用空间小,耗水少,不需要动力,使用寿命长;

对给矿量,浓度,粒度,品位的波动适应性强;

螺旋溜槽价格低廉,安装简单,操作方便,投资小,收益快;

金刚砂表面形成的摩擦力使选矿效果优于其他塑料表面。

产品结构

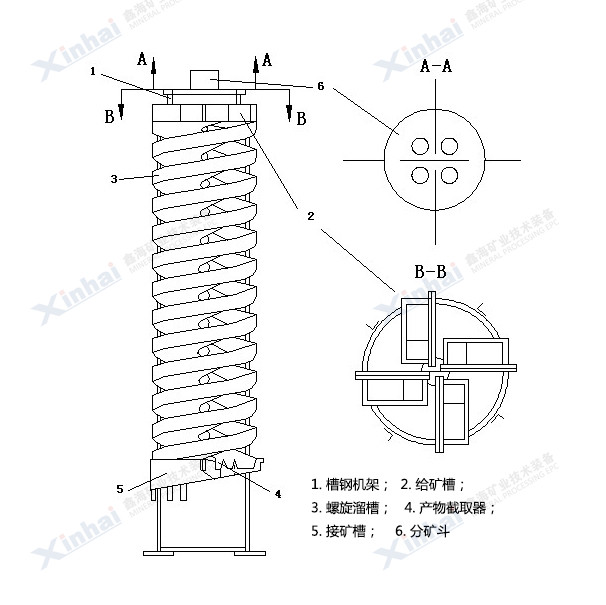

螺旋溜槽结构主要由螺旋槽、给矿槽、接款槽、槽钢机架、产物截取器、分矿斗等部分组成。

鑫海螺旋溜槽设备结构图

工作原理

矿浆均匀给入螺旋溜槽,螺旋槽的尾端装有阀块式产品截取槽,将分选的产品沿径向按品位分成三种。用调节阀块的位置来改变各产品的截取宽度,产品集聚斗将已截取的多头矿流分别汇集导出。螺旋溜槽的横截面,曲线的斜率变化特别适用于细微粒物料的选别。

产品图示

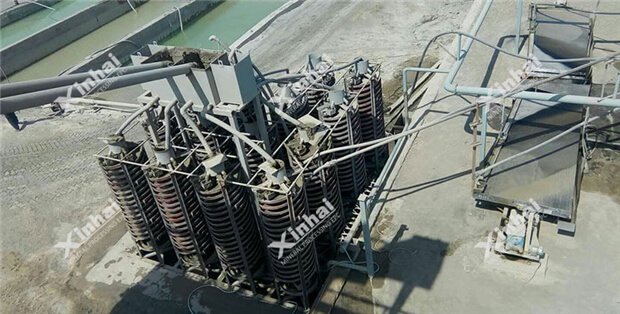

鑫海螺旋溜槽选矿厂现场

山东海滨某选矿厂矿石除少量颗粒较大外,主要分布在-0.15mm粒级,矿山占地面积较小,但处理量大。鑫海螺旋溜槽生产厂家根据客户厂房选址和处理量,为增加螺旋溜槽的使用期限,特意给螺旋溜槽内部添加了耐磨橡胶以增加机器的耐磨性,同时又可耐酸、耐腐蚀。客户实际使用机械过程中矿物分层明显,机器使用寿命较普通溜槽延长半年。

技术参数

型号BLL-2000BLL-1500BLL-1200BLL-900BLL-600BLL-400
螺旋外径(mm)200015001200900600400
螺距(mm)1200900, 675900, 720, 540675, 540, 405450, 360, 270240, 180
距径比(螺距/直径)0.60.48, 0.360.75, 0.6, 0.450.75, 0.6, 0.450.75, 0.6, 0.450.6, 0.45
横向倾角(°  )
安装螺旋头数344422
给矿粒度(mm)2.00~0.040.8~0.0370.3~0.030.3~0.030.2~0.020.2~0.02
给矿浓度(%)30~5530  ~5525  ~5525  ~5525  ~5525  ~55
生产能力(t/h)7~106~84~62~30.8~1.20.15~0.2

外形尺寸

长(mm)

2120160013601060700460

宽(mm)

2120160013601060700460

高(mm)

560053005230400026001500
重量(kg)900850/800700/650/600450/400/350120/100/8050

建议通过选矿试验,根据试验分级结果,定制适合的螺旋溜槽设备。
