鑫海过滤机脱水设备

过滤机

鑫海过滤机有圆盘真空过滤机、陶瓷过滤机和永磁真空过滤机,具体应用,需根据选矿条件而定。

  • 【处理能力】:6~108t/h

  • 【滤饼含水量】:5~15%或8~11%

  • 【应用环境】:圆盘真空过滤机适于处理悬浮液过滤脱水;永磁真空过滤机适于处理粗颗粒具备强磁性矿物的脱水;陶瓷过滤机适于各种金属、非金属矿的精矿和尾矿脱水。

添加微信:15311826613

15311826613

点击添加微信
获取产品价格获取产品价格
已复制微信号,添加好友,获取厂家报价!

产品简介

鑫海生产的过滤机设备是利用微孔陶瓷做过滤介质,能耗节省约90%以上。

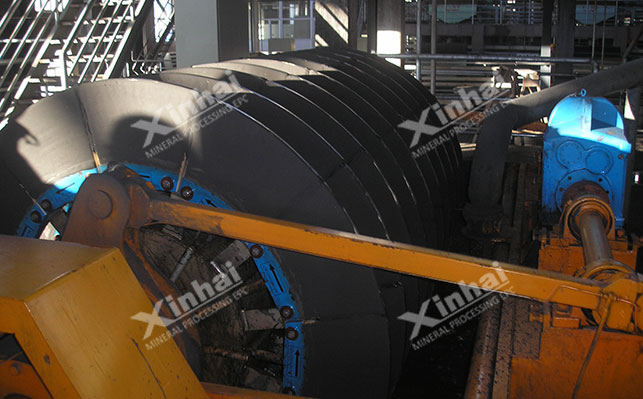

鑫海陶瓷真空过滤机应用现场

性能特点

陶瓷真空过滤机:其真空度0.09~0.098MPa,滤饼水分低;加含固量<50ppm,可反复利用,减少排放;具备PLC、微机结合自动阀门控制,自动化程度高,降低劳动强度;可处理物料细度从-200到-450目以及各种超细物料;

圆盘真空过滤机:电机采用的是摆线针轮减速器蜗轮传动装置,使用方便,效率高,噪音低,能耗低;滤板采用的是聚丙烯塑料材料,重量轻、抗腐蚀;另外,传动机构可以无级调速,按需要改变主轴转速。

产品结构

陶瓷真空过滤机主要由辊筒系统、搅拌系统、给排矿系统、真空系 统、滤液排放系统、刮料系统、发冲洗系统、联合清洗系统、全自动控制系统、槽体、机架几部分组成。

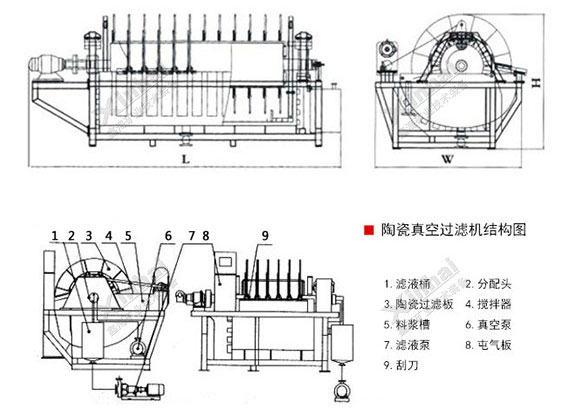

鑫海陶瓷真空过滤机结构图

工作原理

过滤机的过滤圆盘在矿浆槽中缓慢转动,借助真空泵形成的压力差,使固体颗粒吸附在圆盘的滤布上,形成一定厚度的滤饼。滤液透过滤饼和滤布从中心轴排除,滤饼在刮刀和鼓风机产生的压力风作用下,掉进卸滤饼槽中。

技术参数

型号过滤面积/m2滤盘/圈滤板数量/块槽体容积/m3装机功率/KW运行功率/Kw主机(L×W×H)/m
TC-111120.213.52.01.6×1.4×1.5
TC-442241.07.03.02.4×2.5×2.1
TC-662241.27.06.02.4×2.9×2.5
TC-993361.79.07.02.7×2.9×2.5
TC-12124482.211.07.53.0×2.9×2.5
TC-15155602.711.58.03.3×3.0×2.5
TC-21217844.013.59.04.6×3.0×2.6
TC-24248964.516.510.54.9×3.0×2.6
TC-272791085.017.011.05.2×3.0×2.6
TC-3030101205.517.511.55.5×3.0×2.6
TC-3636121447.023.016.06.6×3.0×2.6
TC-4545151808.525.019.07.5×3.0×2.6
TC-60601518012.533.022.07.5×3.3×3.0
TC-80802024016.240.024.09.0×3.3×3.0
TC-1021021720418.553.035.08.8×3.6×3.3
TC-120120202402060.040.09.7×3.6×3.3
TC-150150253002475.047.011.2×3.6×3.3
