机械搅拌式浮选机的结构-原理介绍

2021-06-28 来源:鑫海矿装 (552次浏览)

欢迎咨询鑫海矿装—定制选矿方案

鑫海可为您提供选矿试验、选矿工艺流程和选矿设备选型、选矿厂方案设计和施工图设计;提供矿山选矿设备;提供选矿厂施工与设备安装及矿山管理与运营服务。

机械搅拌式浮选机是浮选设备的一种,在选矿厂中应用较为广泛。根据充气方式的不同,分为充气搅拌式浮选机和吸气搅拌式浮选机两类。

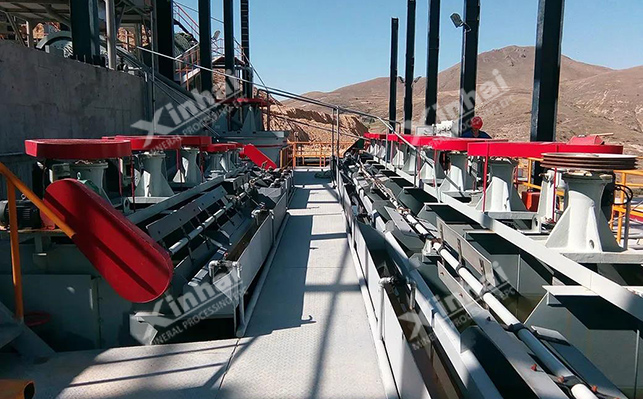

机械搅拌浮选机

目前常见的吸气机械搅拌式浮选机有:SF型浮选机、BF型浮选机、JJF型浮选机、GF浮选机、XJK浮选机等,充气机械搅拌式浮选机有KYF型浮选机、XCF型浮选机、CLF粗粒浮选机、XJB棒型浮选机等。无论是那种浮选机,其结构和工作原理都是一致的。下面我们主要来介绍机械搅拌式浮选机的结构及其工作原理。

机械搅拌式浮选机结构

机械搅拌式浮选机的结构主要由叶轮、盖板、定子转子系统、槽体、电机、轴承、给矿/中矿/吸气管等部分组成。

其中,叶轮和盖板是此类浮选机的主要部件,它们决定着矿浆的充气程度。叶轮由一个圆盘构成,上面有6块延伸的矩形叶片,用螺帽紧固于主轴下端的底板上;

盖板是一个中心圆盘,由铸铁或衬胶制成,上面开有18-20个矿浆循环孔。底部边缘有18-20个半径呈60°角、斜向排列的导向叶片,其倾斜方向与叶轮旋转方向一致。

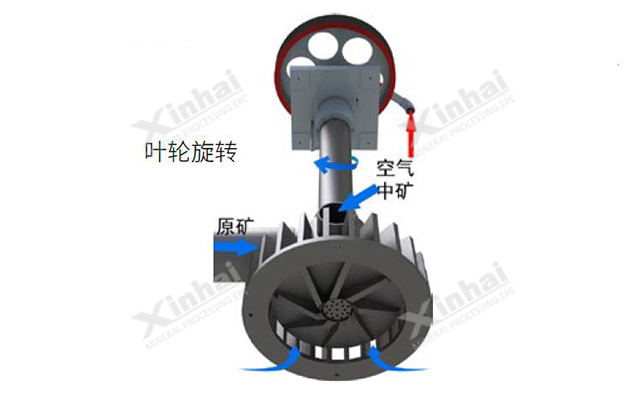

机械搅拌式浮选机叶轮

机械搅拌式浮选机原理

该类型浮选机由2-6个槽体构成一个机组,其中一槽带有进浆管做抽吸矿浆槽,2-6槽则为直流槽。在初槽与二槽之间设有中间室,矿浆在下面是连通的。每组浮选槽的矿浆水平面由闸门调节,叶轮上方装有盖板和空气筒。

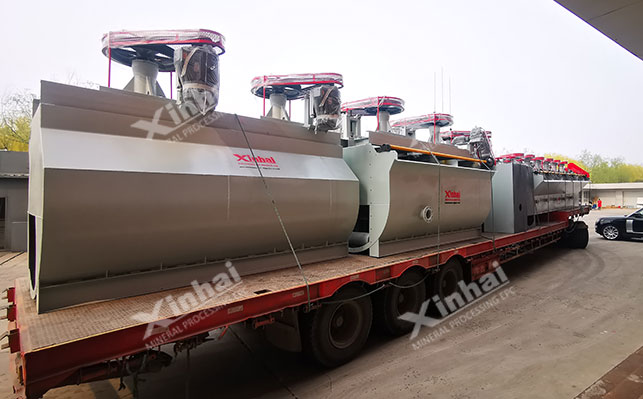

浮选机槽

工作时电机皮带轮通过三角带主轴皮带轮和主轴旋转,使浮选机叶轮随主轴一起旋转,于是在盖板和叶轮之间形成局部真空区,空气由吸进气管经空气筒吸入,同时矿浆经吸浆管被吸入,二者混合后借叶轮转动产生离心力经盖板边缘的导向片被甩至槽中。

叶轮的强烈搅拌作用下,使矿浆中的空气弥散成气泡并均匀分布于矿浆中,当悬浮的矿粒与气泡碰撞接触时,可浮矿粒附着在气泡带至液面形成矿化泡沫层,然后由刮板刮出作为精矿,未附着在气泡上的矿粒作为尾矿排入下一槽。

上述内容为机械搅拌式浮选机的结构及工作原理介绍,该类型浮选机在选矿厂中多用于中小型选矿厂做精矿作业。
