鑫海压滤机设备

压滤机

鑫海生产的压滤机是一种间歇性固液分离设备,有箱式压滤机、板框压滤机及带式压滤机等。

  • 【处理能力】:12~80t/h

  • 【过滤面积】:20~1180m2

  • 【应用环境】:厢式压滤机适于精矿过滤,尾矿过滤干排作业,产品粒度可达-500目;板框压滤机适于金、银、铜、铁、锌矿、稀土等粉矿脱水、尾矿坝处理。

添加微信:15311826613

15311826613

点击添加微信
获取产品价格获取产品价格
已复制微信号,添加好友,获取厂家报价!

产品简介

鑫海压滤机采用机、电一体化设计制造,结构合理,操作简单方便,且耐高温、高压,经久耐用,可编程控制,自动化作业。

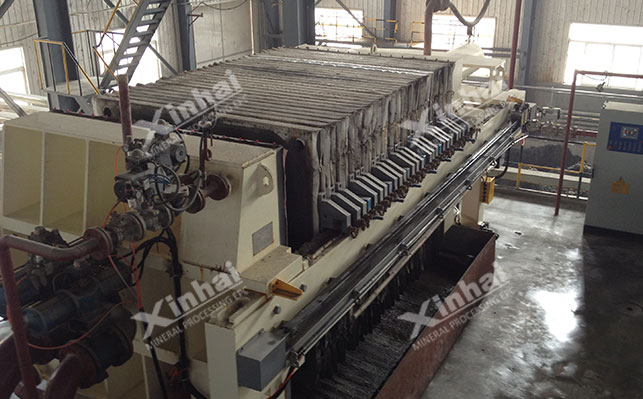

鑫海压滤机应用现场

性能特点

设备性能稳定,自动化程度高、安全可靠、操作方便,可以实现反洗作业;

可根据滤板数量多少,组成不同的过滤面积和容积;

进料采用两段中间进料,过滤速度快,效率高;

可实现自动压紧、保压、补压、松开、拉板等工序。

产品结构

压滤机主要由止推板、滤板、压紧板、电控系统、横梁、液压缸及液压系统等组成,其中滤板两侧由滤布包覆,可通过自动控制完成脱水作业。

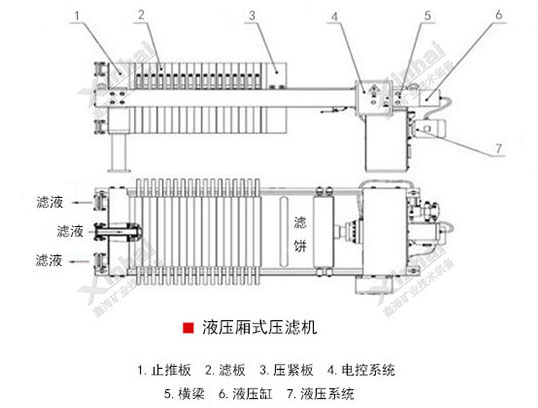

鑫海箱式压滤机结构图

工作原理

压滤机是由止推板、滤框板框(或厢式板)排列构成滤室,在进料泵的压力作用下,将料浆送入滤室,通过过滤介质,将固体和液体分离。

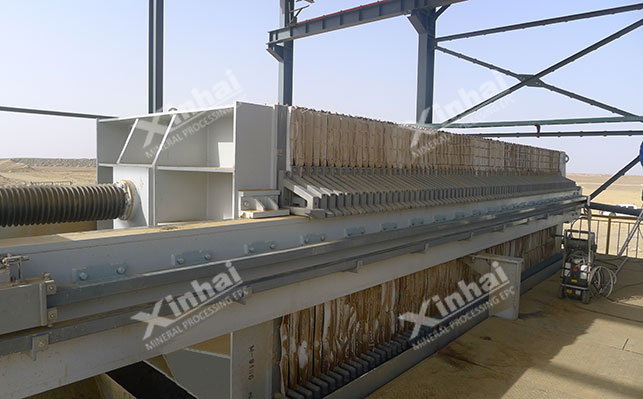

鑫海板框压滤机应用现场

技术参数

型号过滤面积
(M2)
滤室
数量
滤板规格
(MM)
滤饼厚度
(MM)
滤室容积
(M3)
过滤压力
(MPA)
外形尺寸
(MM)
电机功率
(kW)
重量
(kg)
XM/AZ 20/800U2020800×800×60300.2870.5~1.63500×1350×11602.22750
XM/AZ 30/800U3030800×800×60300.4530.5~1.64110×1350×11602.23130
XM/AZ 40/800U4040800×800×60300.6050.5~1.64720×1350×11602.23420
XM/AZ 50/800U5050800×800×60300.7560.5~1.65330×1350×11602.23700
XM/AZ 60/800U606800×800×60300.9070.5~1.65940×1350×11602.24110
XM/AZ 70/800U7070800×800×60301.0590.5~1.66550×1350×11602.24400
XM/AZ 80/800U8080800×800×60301.210.5~1.67160×1350×11602.24740
XM/AZ 40/900U4032900×900×60300.590.5~1.64230×1480×12802.24500
XM/AZ 50/900U5040900×900×60300.750.5~1.64720×1480×12802.24800
XM/AZ 60/900U6047900×900×60300.880.5~1.65150×1480×12802.25100
XM/AZ 70/900U706900×900×60301.190.5~1.66120×1480×12802.25700
XM/AZ 60/1000U60381000×1000×60300.90.5~1.65450×1560×13602.27080
XM/AZ 80/1000U80501000×1000×60301.190.5~1.66180×1560×13602.27830
XM/AZ 100/1000U100621000×1000×60301.480.5~1.66910×1560×13602.28680
XM/AZ 120/1000U120751000×1000×60301.80.5~1.67710×1560×13602.29250
XM/AZ 125/1250U120461250×1250×65321.90.5~1.66500×1770×1620410900
XM/AZ 150/1250U150581250×1250×65322.410.5~1.67290×1770×1620411800
XM/AZ 180/1250U180691250×1250×65322.880.5~1.68020×1770×1620412700
XM/AZ 200/1250U200771250×1250×65323.220.5~1.68550×1770×1620413300
XM/AZ 220/1250U220841250×1250×65323.510.5~1.69010×1770×1620413900
XM/AZ 250/1250U250951250×1250×65323.980.5~1.69740×1770×1620414800
XM/AZ 300/1500U300771500×1500×70324.760.5~1.610040×2400×18005.526500
XM/AZ 320/1500U320831500×1500×70325.140.5~1.610460×2400×18005.527190
XM/AZ 340/1500U340881500×1500×70325.450.5~1.610820×2400×18005.527880
XM/AZ 350/1500U350901500×1500×70325.580.5~1.610960×2400×18005.528230
XM/AZ 380/1500U380981500×1500×70326.080.5~1.611530×2400×18005.529260
XM/AZ 400/1500U4001031500×1500×70326.390.5~1.611880×2400×18005.529950
XM/AZ 450/1500U4501161500×1500×70327.210.5~1.612810×2400×18005.531670
XM/AZ 500/1500U5001281500×1500×70327.960.5~1.613660×2400×18005.533390
XM/AZ 560/2000U560802000×2000×834011.160.5~1.610600×2900×24501156500
XM/AZ 600/2000U600862000×2000×834012.010.5~1.612110×2900×24501158000
XM/AZ 630/2000U630902000×2000×834012.580.5~1.612440×2900×24501159000
XM/AZ 670/2000U670962000×2000×834013.430.5~1.612950×2900×24501160500
XM/AZ 710/2000U7101012000×2000×834014.130.5~1.613370×2900×24501162000
XM/AZ 750/2000U7501072000×2000×834014.980.5~1.613870×2900×24501163300
XM/AZ 800/2000U8001142000×2000×834015.970.5~1.614460×2900×24501165200
XM/AZ 850/2000U8501212000×2000×834016.960.5~1.615050×2900×24501167000
XM/AZ 900/2000U9001282000×2000×834017.950.5~1.615640×2900×24501169000
XM/AZ 950/2000U9501352000×2000×834018.940.5~1.616220×2900×24501170600
XM/AZ 1000/2000U10001422000×2000×834019.920.5~1.616810×2900×24501172300
XM/AZ 1060/2000U10601512000×2000×834021.20.5~1.617570×2900×24501174500
XM/AZ 1120/2000U11201592000×2000×834022.330.5~1.618240×2900×24501176800
XM/AZ 1180/2000U11801682000×2000×834023.610.5~1.619000×2900×24501179000
