鑫海高效化改造浓缩机设备

高效浓缩机

鑫海高效浓缩机有高效型和高效化改造型两种,其中高效化改造型是鑫海矿装自主研发的新型浓缩机设备,浓缩效率高,不沉槽。

  • 【处理能力】:5-1400t/d

  • 【应用环境】:主要用于选矿厂精矿的浓缩和尾矿的脱水(适用于处理量较大和产品浓度低的场合),亦可广泛用于化工、建材以及水源和污水处理工业中含固体颗粒液体的浓缩和净化。

添加微信:15311826613

15311826613

点击添加微信
获取产品价格获取产品价格
已复制微信号,添加好友,获取厂家报价!

产品简介

鑫海生产的高效化改造浓缩机,是将传统的内溢流堰改为了外溢流堰方式,不仅增加了沉降面积,降低堵料现象外,还有效增加了其处理能力,降低了溢流的浑浊度,排矿浓度高。

性能特点

鑫海高效改造浓缩机的内部增加了一个脱气槽,能有效消除附着在气泡上的颗粒;

给矿管的位置也有所改变,将其设计在液面下,能有效防止给矿石带入气体;

给矿套筒也有所下移,并设有受料盘,使给入的矿浆更均匀且能保证平稳落地、降低了翻花现象;

沉降槽内增设的内溢流堰装置,能使矿物按照规定形成流程,防止“短路”现象,大大增加了沉淀区;

增设内溢流堰,使物料按规定形成流动,防止"短路"现象,大幅度增加了沉淀区;

鑫海高效浓缩机的溢流堰改为锯齿状,改善因溢流堰不水平而造成的局部抽吸现象;

改传统浓缩机水平方向给料为倾斜给料,根本上消除给料堵塞问题;

设有缓流装置,减缓物料水流上升速度,使溢流水更均匀、浊度更低。

单位处理能力是常规浓缩机的4~9倍,按单位处理能力计算,比传统浓缩机节省能耗30%;

产品结构

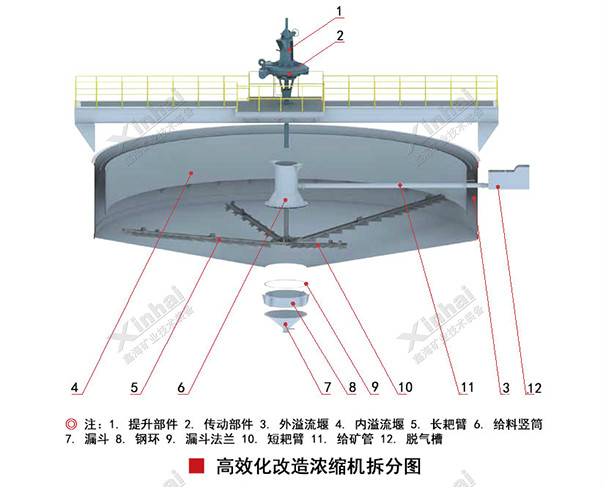

高效化改造浓缩机的结构主要由浓缩槽、外溢流堰、内溢流堰、漏斗、给料竖筒、长耙臂、短耙臂、给矿管、脱气槽等部分组成。

高效化改造浓缩机结构图示

工作原理

高效化改造浓缩机主要由圆形浓缩池和耙式刮泥机两大部分组成,浓缩池里悬浮于矿浆中的固体颗粒在重力作用下沉降,上部则成为澄清水,使固液得以分离,沉积于浓缩池底部的矿泥由耙式刮泥机连续的刮集到池底中心排矿口排出,而澄清水则由浓缩池上沿溢出。

技术参数

型号池直径(mm)池深度(mm)沉降面积(m2)处理能(t/d)电机型号电机功率(kw)钢槽体重量(kg)重量(kg)
NZSG-2.5250018504.95-22.4Y90L-61.110002225
NZSG-3A3000180075-23.3Y100L-61.516643168
NZSG-33600180010.25-28.5Y100L-61.520973680
NZSG-5500029561616-90Y90L-41.551607908
NZSG-66000295628.398Y90L-41.557698772
NZSG-77000300038.5140Y112M-62.2880013862
NZSG-88000331850.2185Y132S-631296619158
NZSG-99000337663210Y132S-631541821733
NZSG-12120003600113370Y132S-632558934823
NZSG-15150003600176580Y132S-45.53580054315
NZSG-18180004400255960YCT200-4B7.55248573588
NZSG-202000044003151400YCT200-4B7.55936576312
