鑫海棒磨机设备

棒磨机

鑫海棒磨机产量大、粒度均匀、不过磨,可分为溢流型、端头周边排矿型和中心周边排矿型三种,除此外还有干式棒磨机可供选择,能满足客户的各种需求。

  • 【处理能力】: 0.62~250t/h

  • 【进料粒度】:≤25mm

  • 【出料粒度】:≤0.2mm

  • 【应用环境】:在磨矿环节可用于粗磨作业,在破碎环节可用于细碎作业。

产品简介

棒磨机的锥形端盖曲率较小,可使钢棒能在磨机内规则运动;

排矿中空轴直径较大,便于检修,同时可降低矿浆液面,迅速排矿;

常规情况棒磨机的给矿粒度范围是20~30mm,产品粒度一般能达到0~3mm;

棒磨机磨矿以钢棒全长来磨碎物料,作用力均匀、产品粒度均匀,过粉碎现象少。

性能特点

棒磨机在开路磨矿的物料粒度与球磨机在闭路磨矿的物料粒度几乎一样,磨矿时棒磨机可节省动力40%以上。

棒磨机进出料装置可控性好,能够结合用户的实际研磨物料进行匹配适合的研磨体,以线接触的方式对物料进行研磨,使物料的出料粒度更均匀,且产量也更高。

砂棒磨机内部装有细度控制装置,可通过简单的操作便能调整出料粒度,另外,还可给出料增设筛分装置,双重把关,既保证了不过磨,也保证了合格产品的精度。

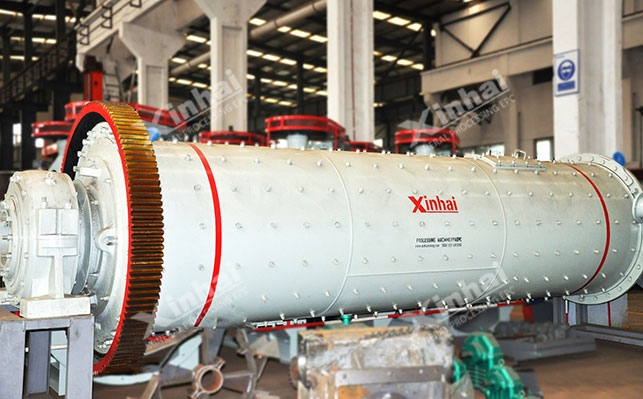

鑫海湿式棒磨机厂房备货

产品结构

棒磨机的结构组成主要有筒体、端盖、传动部、主轴承、衬板(筒体、端盖)、给矿器、给矿口、排矿口等部分。

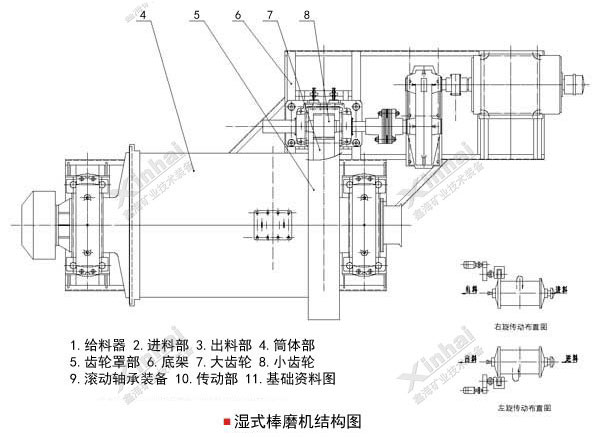

鑫海湿式棒磨机结构图

工作原理

棒磨机工作原理是由电机通过减速机及周边大齿轮减速传动或由低速同步电机直接通过周边大齿轮减速传动,驱动筒体回转。筒体内装有适当的磨矿介质-钢棒。磨矿介质在离心力和摩擦力的作用下,被提升到一定高度,呈抛落或泄落状态落下。被磨制的物料由给矿口连续的进入筒体内部,被运动的磨矿介质所粉碎,并通过溢流和连续给矿的力量将产品排出机外,以进行下一段工序作业。

鑫海棒磨机工作原理图

技术参数

型号筒体直径
(mm)
筒体长度
(mm)
电机型号电机功率
(kW)
电机转
数 (r/min)

(mm)

(mm)

(mm)
处理能力  (t/h)有效容  积(m3)重量
(kg)
MBY 09189001800Y225M-8227304980237020200.62~3.20.95700
MBY 09249002400Y250M-8307305670328020200.81~4.31.25880
MBY 122412002400Y280M-8457306450280025000.4~4.92.2812308
MBY 153015003000JR125-895725793531852280519990
MBYg 153015003000JR117-8807257253307022802.4~7.5521210
MBYg 213021003000JR136-818073581224220307314~35942123.5
MBYg 213621003600JR137-821073589584320302543~6110.845800.5
MBYg 243024003000JR138-82807359004.54836.4349011.555795
MBYg 273227003200JR157-8320750105095000362015.783110
MBYg 273627003600JR158-8380743107645750362032~8617.790441
MBY 274027004000TDMK400-32400187.5123005700470043~11020.475000
MBY 304030004000JR1510-857074098003900390054~1352690000
MBY 324532004500TDMK800-36800167146007000530064~18031113000
MBY 364536004500TDMK1250-401250150152008800680080~23041.8139000
MBY 365436005400TDMK1600-4016001501590088006800100~25049.7150000
