鑫海溢流型球磨机设备

溢流型球磨机

鑫海溢流型球磨机生产流程简单,磨矿效率高,使用寿命长,较比其他同规格球磨机节能30%左右,有节能型和常规型两种,可根据用户需求进行选择。

  • 【处理能力】: 0.17~160t/h

  • 【进料粒度】:≤25mm

  • 【出料粒度】:≤0.2mm

  • 【应用环境】:适于各种金属、非金属矿磨矿,多在二段或多段磨矿作业中做细磨处理,可直接获得合格的选别粒度。

产品简介

溢流型球磨机除生产条件与排矿方式格子球磨机不同外,其配置均可按照格子型球磨机标准执行。除此外溢流型球磨机还具备如下特点:

性能特点

1、动采用大型双列调心滚子轴承代替滑动轴承,摩擦力大大降低,启动容易、节能20-30%;

2、采用沟槽式环形衬板,增加了球矿接触表面,加强研磨作用,且对矿石有提升能力,减小了能耗;

3、轴承采用的是静动压轴承,运转平稳可靠。

4、1.2m以下的溢流球磨机,可制成整体机架设计,整个磨机安装在一个整体焊接机架上,该机架与基础相连,便于安装、调试方便(格子球磨机亦可如此)。

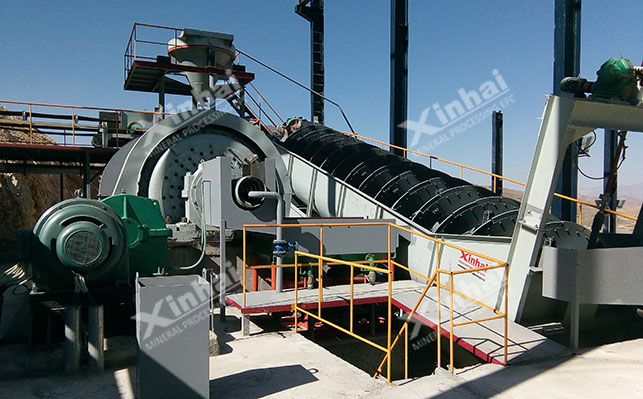

鑫海溢流型球磨机磨矿分级现场

产品结构

该球磨机结构组成与格子型相似,主要有进、出料部,主轴承,回转部,传动部,空气离合器,主电机,慢速传动装置,顶起装置及润滑系统、电控系统等。

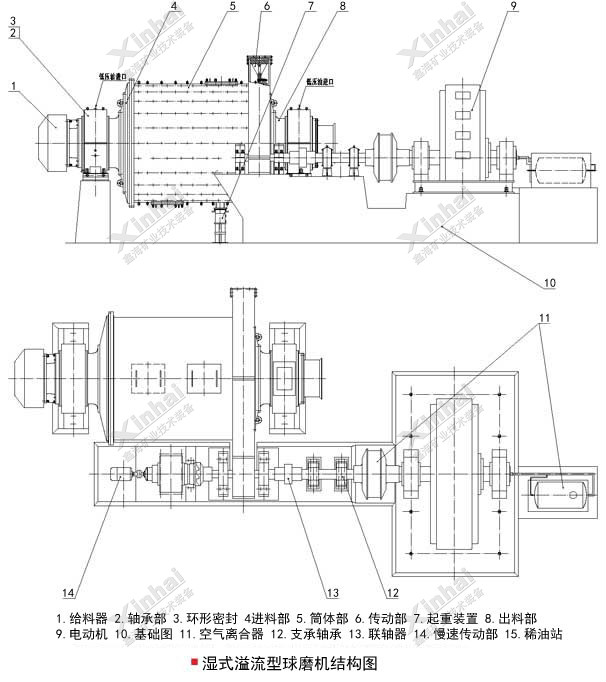

鑫海湿式溢流型球磨机结构图

工作原理

溢流型球磨机工作原理主要由滚动轴承做支撑,通过传动装置带动筒体旋转,使之物料和钢球与筒体一同旋转,并在筒体内完成抛落、冲击、撞击和自磨作业,实现物料磨碎。在不断给入物料的情况下,会受压力,促使筒体内物料逐渐排到出料端,当矿浆高出排矿端中空轴的下边缘时,物料会自流溢出,而在排矿端处钢球和粗物料会由反螺旋叶片返回至磨机内,继续碎磨。

产品图示

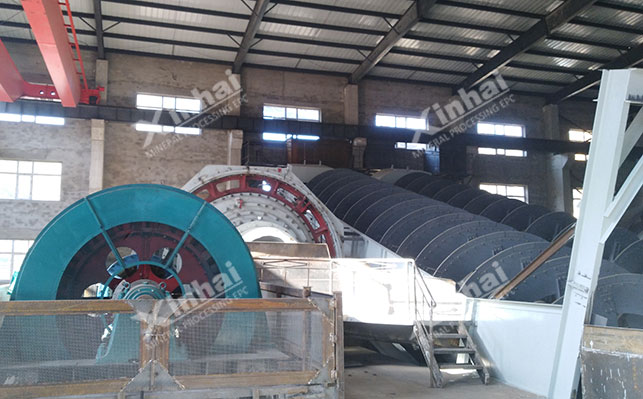

某铁矿磨矿分级现场格子型球磨机

某铁矿格子型球磨机与分级机磨矿现场

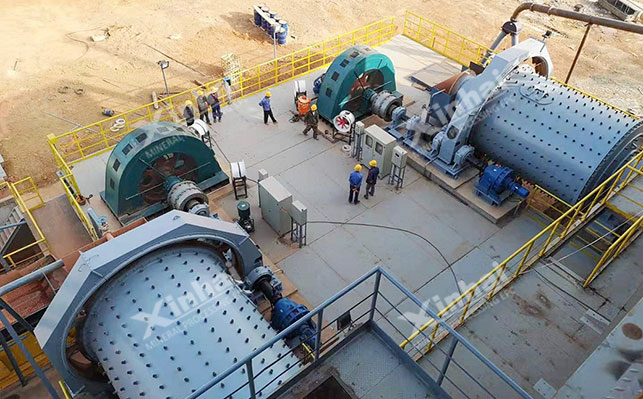

马来西亚金矿球磨机磨矿现场

马来西亚金矿球磨机磨矿现场

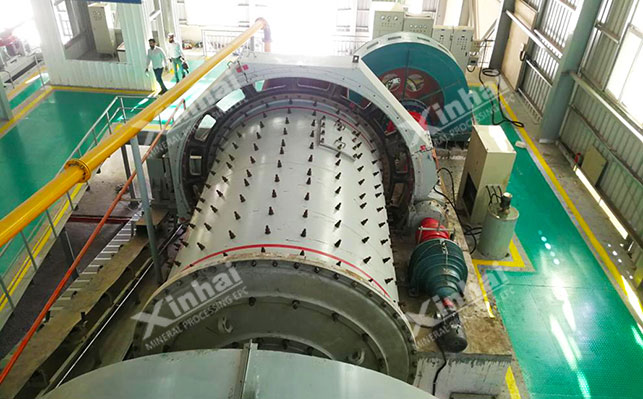

某铜矿格子型球磨机磨矿现场

某铜矿格子型球磨机磨矿现场

技术参数

型号筒体直径
(mm)
筒体长度
(mm)
电机型号电机功率
(kW)

(mm)

(mm)

(mm)
处理能力
(t/h)
有效容积
(m3)
装球量(t)重量
(kg)
MQYg 09129001200Y1800L-6153666183514000.25~1.20.714265
MQYg 09189001800Y225M-8224401253520700.25~1.60.91.665235
MQYg 121212001200Y200L2-6223512207616200.17 ~4.11.141.99610
MQYg 122412002400Y280M-8455745235217780.26~6.152.44.812219
MQYg 124012004000JR117-8807990241217280.34 ~8.33.77.815600
MQYg 151515001500Y280M-8455740307522801.4 ~4.52.24.217125
MQYg 153015003000JR117-8807253307022802.8 ~951021129
MQYg 153615003600JR126-81108595318522802.8 ~105.41023933
MQYg 154515004500JR127-81309680325423703.5~12.571227500
MQYg 155715005700JR127-813010880325423704.5 ~168.91529359
MQYg 183618003620JR136-81808865368327854.5 ~298.213.834970
MQYg 184518004520JR137-82109750368327855~3310.21937480
MQYg 185718305720JR137-821011009368327856~4012.52242096
MQYg 186318006320JR138-832011690378127756~4514.22545520.5
MQYg 187018007020JR138-824512599378327357~471531.545136
MQYg 187518007500JR138-824512850378327757.5 ~54173049450
MQYg 212221002200JR128-81557235412030835~296.62035963
MQYg 213021003000JR136-81808220422030836.5 ~3692740157
MQYg 213621003600JR137-82108958432030257.5 ~4210.823.544132.5
MQYg 214521004500JR138-8245103504268312110 ~4513.523.642772
MQYg 243024003000JR138-82809023.54836.434907.2 ~9211.522.557455.5
MQYg 243624003600JR137-62809623.54836.434908 ~11013.825.560861.5
MQYg 244224004200JR138-832010204.54836.434408 ~13016.531.563829.5
MQYg 244524004500JR1510-838011132.55091.440658.5~14017.53175923
MQYg 246024006000JR1510-845012623.55201.440609 ~180234083869
MQYg 272727002700JR137-628089014786.436207 ~11013.82966201
MQYg 273027003000JR137-628092014786.436208 ~11515.33272415
MQYg 273227003200JR1410-832010729500036208 ~12015.73283110
MQYg 273627003600JR158-8380107645150362012~14517.73790441
MQYg 274027004000JR1510-8380108705050362012.5 ~152194093441
MQYg 274527004500JR1510-8380116645150362012.5 ~16320.54096196
MQYg 274727004700JR1510-8400118645150362013~170234597605
MQYg 323132003100TDMK630-36630125506750515014~18021.445112430
MQYg 324532004500TDMK630-366301395072005152.595~11032.865141629
MQYg 366036006000TDMK1250-4012501978077005496120~20055102193483
