鑫海水力旋流器组设备

水力旋流器(组)

鑫海旋流器有单一的水力旋流器和旋流器组两种,可根据用户实际情况,定时适合的旋流器型号和不同功能的旋流器设备。

  • 【处理能力】:≤542m3/h

  • 【应用环境】:可用于各种矿物的分级、浓缩、脱水、脱泥、除砂、洗涤、超细分级等。

添加微信:15311826613

15311826613

点击添加微信
获取产品价格获取产品价格
已复制微信号,添加好友,获取厂家报价!

产品简介

旋流器及旋流器组的进料口采用渐开线方式给料,能有效增大物料的离心力,提高矿物的分级效果,同时,降低了进料处的磨损;

渐开线给料能减轻物料进入旋流器后,因发散产生的紊乱现象,能确保矿浆在体内平稳运行;

旋流器的柱锥段长度比例及溢流管插入深度合理,分级效率更高;

旋流器及组采用计算机选型,让旋流器运行更高效;

旋流器组合性能强,可根据具体工况选型搭配;

性能特点

1、水力旋流器的沉沙嘴处有鱼尾装置,当给矿量、给矿浓度、给矿压力在一定范围内波动的情况下,XCⅢ型水力旋流器可使底流的排放浓度和溢流细度保持恒定。

2、旋流器溢流箱顶部有虹吸装置,通过调整虹吸,可以获得更高的底流浓度和较低的溢流浓度,溢流可调整到排出的几乎是清水,底流浓度高达85%。

3、旋流器的内存采用的是高耐磨橡胶衬板,其耐磨性、强度及弹性是普通橡胶的3-4倍,有效地延长了旋流器的使用寿命。

4、旋流器组配有鑫海无隙闸阀,每台旋流器给矿口处均有安装,用来控制给料情况,能确保给矿的稳定性。

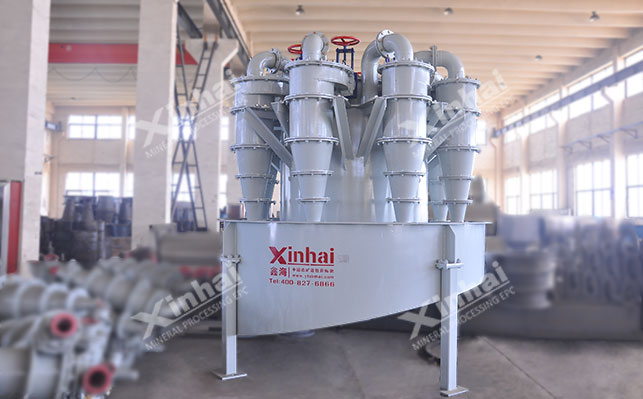

鑫海水力旋流器设备

工作原理

水力旋流器原理是离心沉降,当待分离的两相(或三相)混合液以一定压力从旋流器给料口进入旋流器内后,产生强烈的三维椭圆型强旋转剪切湍流运动。由于颗粒的密度不同,其受到的离心力、向心浮力、流体曳力等大小不同,受离心沉降作用,大部分粗颗粒(或重相)经旋流器底流口排出,而大部分细颗粒(或轻相)由溢流管排出,从而达到分离分级的目的。

水力旋流器工作原理图示

技术参数

型号规格处理能力(m3/h)分级粒度(μm)溢流口直径(mm)沉沙口直径(mm)入口压力(MPa)
XC II F 15015010 ~2325 ~7430 ~508~220.06 ~0.15
XC II F 20020017 ~3828 ~8040 ~6516 ~32
XC II F 25025024 ~5330 ~8265~10016 ~40
XC II F 30030040~10036 ~9065~12020 ~40
XC II F 35035056~11840~10080~12030 ~70
XC II F 37537574~15742~10590~13530 ~70
XC II F 45045090~19244~110100~15030 ~70
XC II F 500500128~30050~115130~22035~100
XC II F 550550155~36852~120140~24035~100
XC II F 600600200~46857~125160~26065~110
XC II F 660660237~52460~130180~28080~150
