【铁矿设备】赤铁矿浮选设备大全

2022-06-06 来源:鑫海矿装 (394次浏览)

欢迎咨询鑫海矿装—定制选矿方案

鑫海可为您提供选矿试验、选矿工艺流程和选矿设备选型、选矿厂方案设计和施工图设计;提供矿山选矿设备;提供选矿厂施工与设备安装及矿山管理与运营服务。

浮选方法是赤铁矿选矿常用的方法之一,根据赤铁矿矿石性质的不同, 选用的浮选方法有所不同,因此适合的赤铁矿浮选机也有所不同。在赤铁矿选矿厂中,常用的浮选设备主要是机械搅拌式浮选机和充气搅拌式浮选机两种。具体选择哪种,需要根据矿石性质而定,下面小编简单介绍下这两类浮选机适合选别那种赤铁矿。

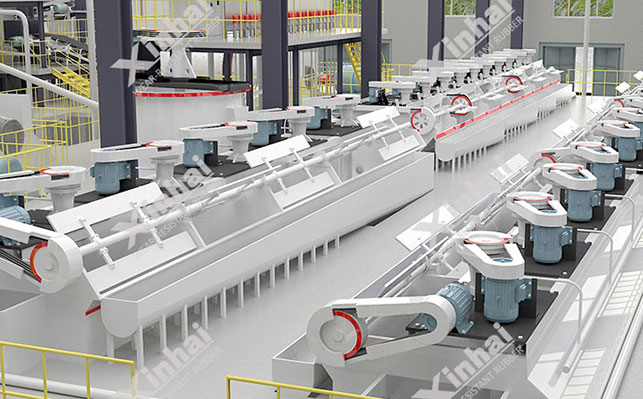

鑫海赤铁矿浮选机设计图

一、赤铁矿用机械搅拌式浮选机

该类型浮选机是一种自吸空气的设备,主要依靠浮选机内的定子转子完成矿浆的充气和搅拌作业,具备自吸气和自吸矿浆功能,作业时不用添加外部给气装置,也不用配置扬送泵,可自行吸浆吸气。目前该类型浮选机设备主要有SF型、JJF型和BF型几种。

1、赤铁用SF型浮选机

SF型机浮选机工作时,由电机带动皮带轮使叶轮做旋转运动,叶轮腔内的矿浆在叶轮旋转的作用下,产生离心力被甩向四周,使叶轮腔内形成负压区,一方面吸入充足的空气与矿浆混合,一方面搅拌矿浆与药物混合,同时细化泡沫,使矿物附着在泡沫上,浮到矿浆面再形成矿化泡沫。

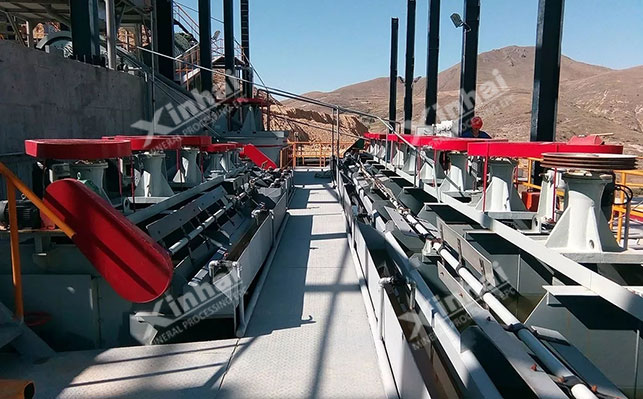

赤铁用SF型浮选机

SF型浮选机在赤铁矿选矿厂中多做粗选和扫选作业,且在中大型选矿厂应用较多。

2、赤铁用JJF型浮选机

JJF型浮选机的槽体内矿浆可在下部形成大循环,可自吸气,但不能自吸浆,作业过程中,中矿返回需用扬程泵输送。工作时,叶轮旋转,会在竖筒和导流管内产生涡流,此涡流形成负压,将空气从进气管吸入,在叶轮和定子区内与经导流管吸进去的矿浆混合,混合后的浆气由叶轮行成切线方向运动,再经定子作用换成径向运动,使矿浆均匀的分布在槽体中,矿化气泡上升至泡沫层,单边或双边刮出即为泡沫产品。

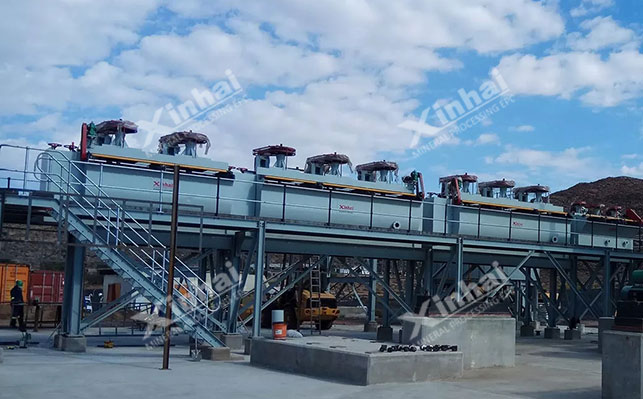

赤铁用JJF型浮选机

JJF型浮选机在赤铁矿选矿厂中应用较少,多在铜、钼等充气量要求范围较宽的金属矿和非金属矿物中应用。

3、赤铁用BF型浮选机

该机与SF型结构基本一致,可从槽外自吸矿浆。工作时,随着叶轮旋转,在叶轮上下叶片中心形成负压区,空气由吸气管吸入,经中心筒进入上叶轮腔,矿浆则由叶轮下叶片从槽内吸入至叶轮腔,浆、气混合后,形成矿化气泡上浮。

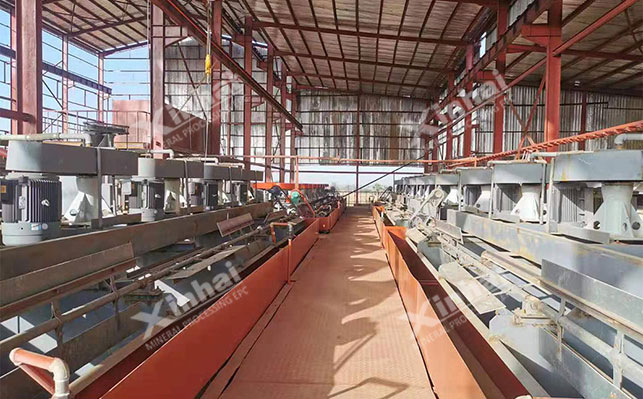

赤铁用BF型浮选机

BF型浮选机多在中小型赤铁矿选矿厂中做粗选作业。

赤铁矿机械搅拌式浮选机:

二、赤铁矿用充气搅拌式浮选机

该类型浮选机属于外部供气式浮选机,主要依靠机械搅拌器搅拌矿浆、鼓风机充气,不能自吸气,中矿返回时,需用扬程泵输送矿浆,另外,还需配置专门的送风设备。目前在赤铁矿选矿厂中应用的主要有XCF型、KYF型和XCF-KYF组合型

1、赤铁用XCF型浮选机

该浮选机与常规充气浮选机不同,可自行吸浆。工作时,电机带动叶轮旋转,由鼓风机给入低压空气,经空心主轴进入空气分配器,通过分配器侧壁孔隙,进入到叶轮叶片间,矿浆则由上叶片吸入至叶轮叶片间,浆气混合后,矿化泡沫升至矿浆表面。

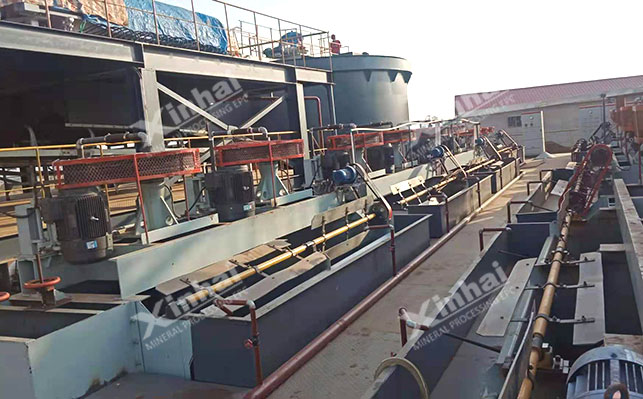

赤铁用XCF型浮选机

XCF型浮选机多在中、大型赤铁矿选矿厂做粗选和扫选作业。

2、赤铁用KYF型浮选机

KYF型浮选机的浆、气均由外部装置给入。工作时,叶轮旋转后,槽体内矿浆被叶轮甩至四周,经叶轮下端进入叶轮叶片间。由鼓风机给入低压空气,经空气分配进入叶轮叶片间,当浆气充分混合后,从叶轮上半部排出,经定子稳定后,进入槽中,形成矿化气泡上浮。

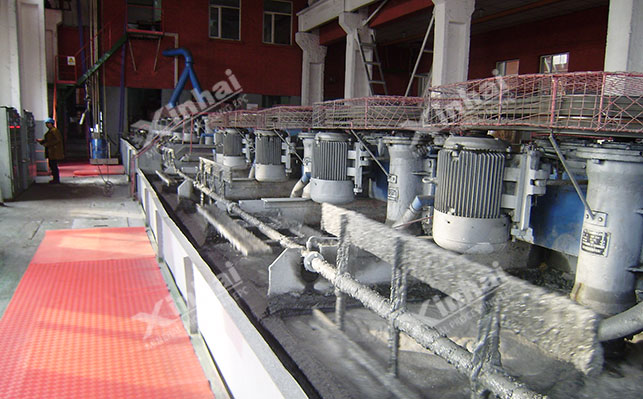

赤铁用KYF型浮选机

KYF型浮选机在赤铁矿选矿厂中,多用于处理较单一的赤铁矿石,做粗选和扫选作业。

3、赤铁用XCF-KYF组合型浮选机

XCF-KYF浮选机组是利用XCF型做吸入槽、KYF型做直溜槽使用,两机组合可水平配置,减去了各作业间的基建高差(300~500mm),作业间不用泵扬送,两机联合不仅有效提高了整体浮选效果,还大大降低了 基建成本和投资成本。除此外,两机联合,还可做单壁后倾叶片设计,以增大叶片与矿浆的接触面,可在较低转速条件下形成较强的搅拌能力,从而有助于促进矿浆弥散,提高重启能力并降低"翻花"程度。

赤铁用XCF-KYF组合型浮选机

XCF-KYF浮选机组可适于各种大、中、小型赤铁矿选厂,做粗选、精选和扫选作业。

上述便是赤铁矿厂常用的几种浮选机设备,在实际的赤铁矿选厂中,应根据选厂的矿石性质、选矿厂规模、选矿厂位置、投资预算及用户的实际续期而定,不能盲目选择。鑫海矿装可为用户提供选矿试验服务,并根据试验结果为其定制适合的赤铁矿选矿工艺流程及成套选矿设备。如有需求,欢迎咨询鑫海矿装。
