jjf大型浮选机的结构和原理特点介绍

2021-09-15 来源:鑫海矿装 (1203次浏览)

欢迎咨询鑫海矿装—定制选矿方案

鑫海可为您提供选矿试验、选矿工艺流程和选矿设备选型、选矿厂方案设计和施工图设计;提供矿山选矿设备;提供选矿厂施工与设备安装及矿山管理与运营服务。

添加微信:15311826613

15311826613

点击添加微信
已复制微信号,添加好友,获取厂家报价!

如今浮选机大型化、自动化、节能化以成为矿山行业的发展趋势。浮选机是矿物加工领域矿物原料选别的重要设备之一,可广泛用于各种有色金属、黑色金属及非金属矿山企业的选别作业,设备性能可靠。

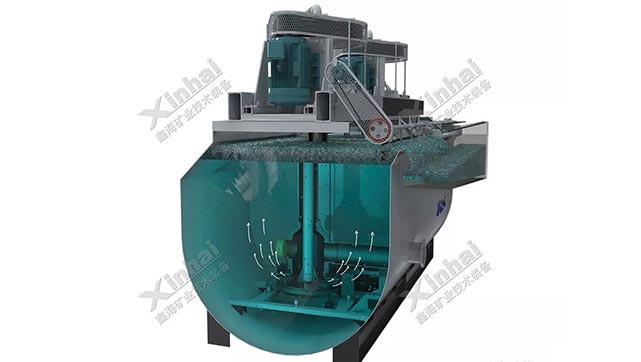

大型jjf浮选机设备

目前jjf型浮选机的规格型号可达到130m3,该规格的jjf浮选机在原设备的基础上,根据大型浮选机流体力学的特殊规律,分析了其槽体内不同粒级矿物与泡沫间的碰撞、粘附、脱落过程,并研究如何提高气体分散度的同时,还要保障气泡与矿浆均匀混合。由此研制了改款大型jj浮选机设备,下面我们来了解下这款大型浮选机的结构及其工作原理!

大型jjf浮选机的结构组成

大型JJF浮选机结构的主要部分由槽体、主轴、轴承、叶轮、、盖板、定子、假底、导流筒、分散罩、推泡锥等部分组成。

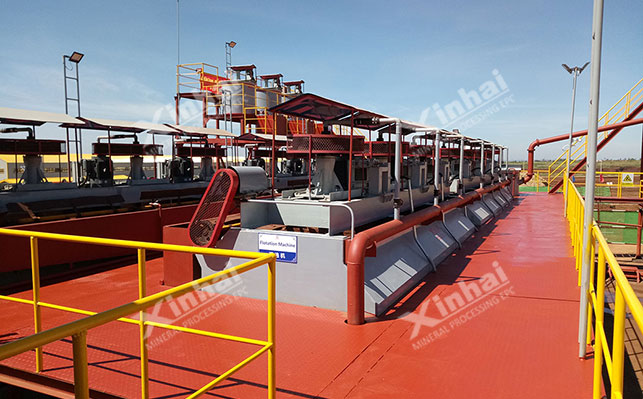

jjf浮选机槽体

目前,国内外大型机械搅拌式浮选设备都采用圆柱形槽体,其对称性可提高充气的分散度和矿浆表面的平稳度,可改善浮选机的效率。为避免槽底矿砂堆积,JJF大型浮选机将槽底设计为锥底形,有利于粗重矿粒向槽中心移动以便返回叶轮区再循环,减少矿浆短路现象。并且在浮选槽内增加折流板,提高矿浆表面的稳定性,防止矿浆在槽内打转,保证浮选的有利环境。

jjf浮选机槽体

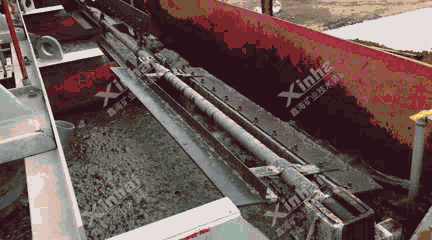

jjf浮选机泡沫槽

在浮选机的设计过程中,要考虑到泡沫的特性,一般大型浮选机的体积、泡沫表面积相对来说都较大,并且泡沫的输送距离相对较长;局部泡沫停滞也是设计过程要考虑到的一个问题,如果中部泡沫停滞,靠近泡沫槽边缘的泡沫就易于流动,并且溢流出去的泡沫都是新生的白色泡沫,对指标会有一定的影响。

该jjf大型浮选机在设计中采用了周边溢流方式和锥形推泡器加速泡沫的流动。其中周边溢流方式利用矿浆的自然流动方向,加速泡沫的溢流,提高浮选速度。

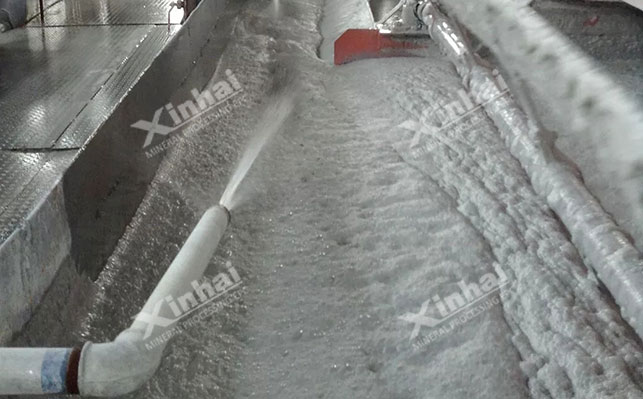

jjf浮选机泡沫槽

jjf浮选机叶轮

叶轮是机械搅拌式浮选机的重要部件,它是实现浮选作业的功能部件,主要负责矿浆搅拌、矿浆循环、自吸空气和分散空气的作用,其叶轮结构采用星形叶轮设计,设有径向倒角叶片。

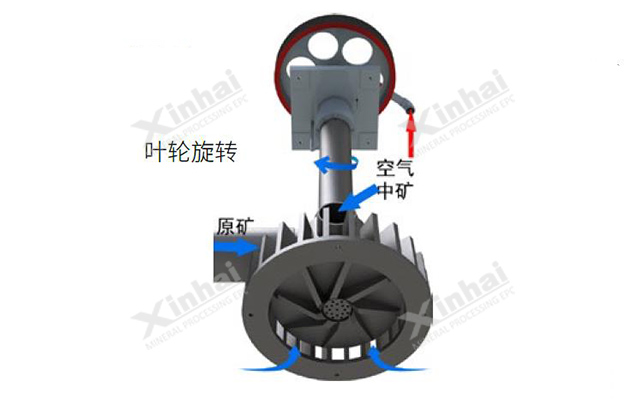

jjf浮选机叶轮

大型jjf浮选机工作原理

jjf浮选机原理:启动电机,带动浮选机叶轮旋转,使叶轮附近的矿浆产生负压(叶轮腔呢形成涡轮),负压使气液界面向上扩展至导流管,在漩涡中心形成负压区,由于竖筒与周围的大气相通,漩涡产生的负压使空气吸入竖筒和叶轮中心,完成了吸气作用。

jjf浮选机原理动图

同时,矿浆从槽子底部通过导流管向上进入叶轮叶片之间的空间,与吸人到叶轮中心的空气混合。三相混合物以较大的切向及径向动量离开径向叶轮叶片,通过定子上的通道时,切向部分转变为径向,同时产生一个局部湍流场,使空气与矿浆进一步混合。

当三相混合物离开定子后进入浮选区,浮选分离过程就在该区内完成,矿化气泡上升到泡沫区,剩下的矿浆向下返回到槽底进入再循环。

以上边上大型jjf型浮选机的结构介绍及工作原理介绍,想了解更多jjf浮选机型号及其设备报价,可咨询鑫海客服,或直接热线咨询:15311826613!
