机械搅拌式浮选机这6大安装要点,你应记住!

2021-08-04 来源:鑫海矿装 (1685次浏览)

欢迎咨询鑫海矿装—定制选矿方案

鑫海可为您提供选矿试验、选矿工艺流程和选矿设备选型、选矿厂方案设计和施工图设计;提供矿山选矿设备;提供选矿厂施工与设备安装及矿山管理与运营服务。

添加微信:15311826613

15311826613

点击添加微信
已复制微信号,添加好友,获取厂家报价!

机械搅拌式浮选机是选矿厂中应用相当普遍的一种浮选设备。在日常应用中,浮选机是否能连续正常运行及选别指标能够达标,很大一部分取决于安装调试是否完善,而机械搅拌式浮选机的安装调试作业是整个选厂正式投产前必会经历的环节,所有非常重要。下面,本文与大家分享机械搅拌式浮选机的8大安装调试要点,切实帮您对浮选机进行正确安装。

机械搅拌式浮选机安装调试

机械搅拌式浮选机主要由槽体、搅拌机构、刮板机构、液面控制机构、闸板机构、放矿机构等组成。在安装调试过程中,各部分安装调试步骤如下:

1、浮选机槽体安装与调试

机械搅拌式浮选机槽体安装需确保正确的安装顺序,应先安装头部槽体,再安装中间槽体,然后安装尾部槽体。此外,在安装槽体前,安装调试人员需用水平测绘仪测出基础座的水平偏差,槽体安装至基础上后使各个槽体的两边溢流堰成同一水平,通过水平尺在不同槽体间找正,并用不同厚度的垫板使整机在长度方向和宽度方向上保持水平一致。

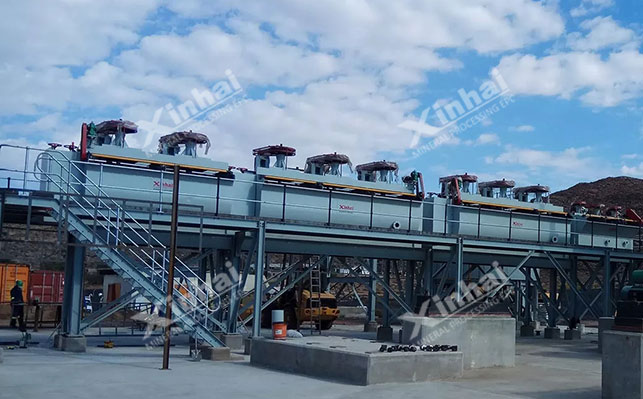

搅拌式浮选机槽体安装

一般,长度方向上总偏差不应超出3-5mm,入料口、槽体与槽体、槽体与中矿箱连接部均不得有渗漏现象,然后紧固机体各部螺栓。

2、浮选机搅拌机构安装与调试

安装调试搅拌机构需遵循如下几点要求:

1.空心轴与叶轮应安装牢靠,叶轮水平面应保证与空心轴垂直,且不能上下串动。

2.叶轮应与假底中心孔对中,其偏差不大于3mm。

3.定子导向叶片与假底上的稳流板对齐,不得错开。

4.叶轮与定子之间的径向、轴向间隙应保证在7-9mm之间,在安装中可从浮选机叶轮外径上任取等距离的三点测量其间隙,轴向间隙由调整垫来调节。

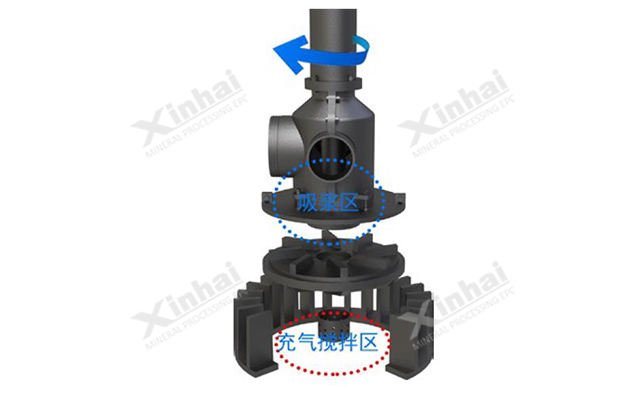

浮选机叶轮

5.传动三角带的安装松紧应适度,装三角带之前,先将电机和搅拌轴上的大小皮带轮安装合适,找平后再将三角带放入皮带轮槽中,调节中心距,张紧三角带。转动电机继续调整三角带,使在带负荷驱动时松边稍呈弓形。

6.安装三角带轮安全罩,安全罩支腿插入管座应稳固。

7.检查电机转动方向,叶轮为顺时针方向转动,搅拌机构应转动灵活,无卡阻现象。

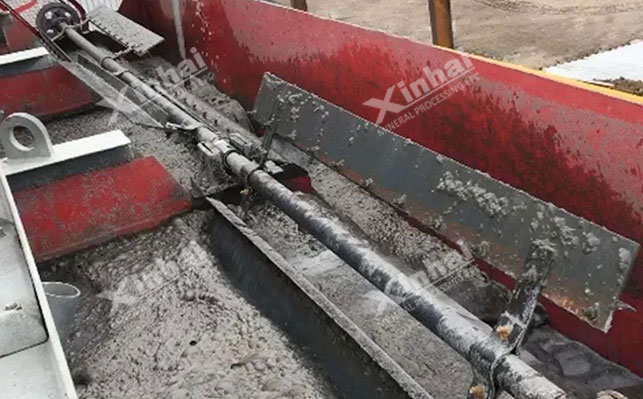

3、浮选机刮板机构安装与调试

安装浮选机刮板轴、刮板架、刮板橡皮时,应能使刮板轴转动,且刮板橡胶板与溢流口之间的间隙一致,不应大于5mm,最终槽刮板与前一槽的刮板依次错开30°。

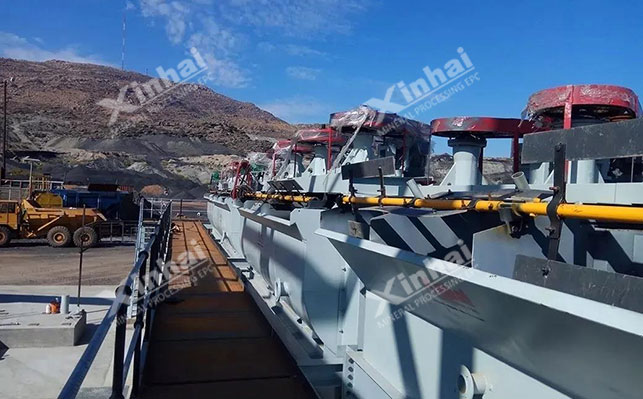

浮选机搅拌机构安装

刮板轴的中心都在同一直线上,相邻两轴的同轴度偏差不大于0.8mm。

4、浮选机液面控制机构、闸板机构、放矿机构安装

机械搅拌式浮选机的固定液面调整机构安装时,应使该机构在手动或自动的操作状态下升降灵活,并在设计要求的升降范围内;闸板机构应保证闸板灵活升降,而且无渗漏;放矿机构的安装应保证手轮转动灵活。

5、浮选机润滑与清洁

浮选机安装后应根据设计要求向各润滑点注入各种润滑脂,并清理安装过程中掉入槽体中的螺栓、棉布等异物。

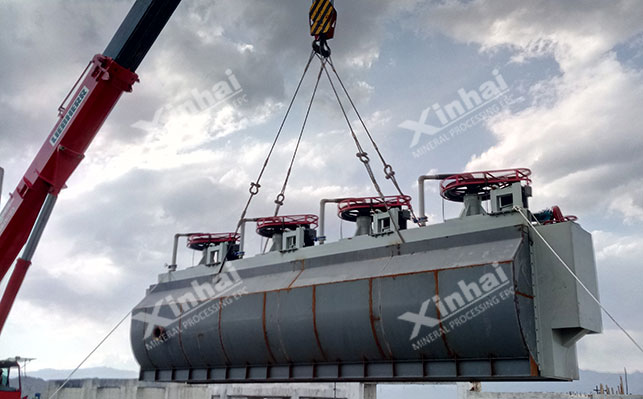

浮选机清洁

6、浮选机检查与试运行

将水灌满到溢流口,在不开动搅拌机构的情况下,检查槽体安装水平及有无渗漏现象。检查正常后,启动电动机,空负荷运行8h,检查电机电流情况及各部位发热情况,如无异常,可加料运行。

以上便是浮选机机械搅拌式浮选机的6大安装要点,你记住了么?
